| 起源の場所: | 広東省、中国（本土） |
|---|---|
| ブランド名: | DDW |
| 証明: | ISO9001 ,CE , RoHS , FCC , 3C |
| モデル番号: | DDW-VPH1616 |
| 最小注文数量: | セット/セット1 |
| 価格: | Negotiable |
| パッケージの詳細: | 二重層のカートンのパック |
| 受渡し時間: | 支払に3working幾日 |
| 支払条件: | T/T、L/C、ウェスタン・ユニオンのAlibaba貿易保証 |
| 供給の能力: | 1000pcs/month |
| 入出力数: | 16入力16出力 | 出力決断: | 1920*1080 |
|---|---|---|---|
| スクリーンごとの最高のピップ: | 1,4,16のカスタム化 | 色の質: | 32bit |
| 歩き回りなさい、急上昇させなさい、不機嫌にしなさい: | サポート | 入出力信号の源: | HDMI、DVI、VGA、AV、YPBPR、IP |
| 製品名: | ビデオ壁プロセッサ | ボード・レート: | 115200 |
| ハイライト: | 多表示プロセッサ,ビデオ・ディスプレイの壁のコントローラー |
||

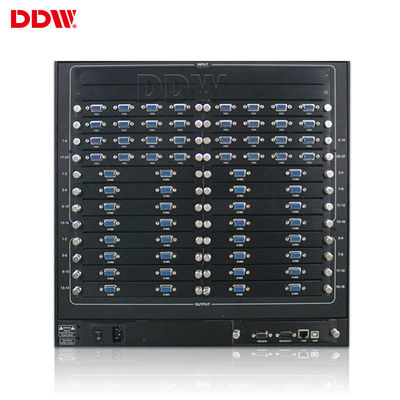

Hdmi VGA 4Kの人格表示のためのビデオ壁プロセッサ
ビデオ壁プロセッサに続く主要特点がある:
1. サポート メモリ・カードまたはネットワーク伝達超高定義映像、ピアツーピア超高定義モザイク壁の背景
2. 重ねられるサイズおよびの任意位置のサポート表示、
3. サポート オープン窓の効果の処理
4. サポート大画面のイメージの氷結
5. オペレーティング システムなしの完全なハードウエア コンフィギュレーション
6. 高速バス並行処理の技術、高い帯域幅の解除されていない処理
7. DIV、HDMI、VGA、RJ45,3G-SDIのビデオ（CVBS）複数の信号の入力フォーマットのためのサポート
8.サポートDIVおよび3G-SDI信号の出力
9.入出力決断最高サポート1920×1080は、1080Pおよび720Pフォーマットと下位互換である場合もある
10.映像信号4の分割された画面の表示、複数の港の映像信号は同時に表示することができる
DDWのビデオ壁プロセッサの技術仕様
| モデル シリーズ | CBDを使って | 機能 | CBD無し | ||||
| 機能記述 | 4channel CBD、16channel AVの12channel VGA/DVIの入力は、多数の接続プレーヤーを自由に支え、システムに要求するひな菊の花輪板で造られるスクリーンをdifferentsigal同時に示すことができる | | | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支える | ||||
| 入力信号（任意） | CVBS | サポートPAL/NTSCフォーマット、多数BNCの港 | | | ||||
| VGA/RGBHV | 多重チャンネルVGA DB-15の港、サポートVGAの全フォーマットの入力 | | | |||||
| HDMI、DVI、4K-DVI、IP | サポート4K （3840x2160）入力は、各IP 4つのチャネルを解読する | | | |||||
| YPbPr、YCbCr （カスタマイズ可能な） | VGA、RGBHV信号、サポートPAL、NTSCのフォーマットおよび720P、1080i HSTVの同じコネクター | | | |||||
| SDI （カスタマイズ可能な） | BNCの港 | | | |||||
| AV、SD/HD/3G SDIの、DP光ファイバー、IPのHDBaseTの下検分の監視カードは解読カスタマイズすることができる; | | | | | |||||
| 入れられた決断 | 4Kまで、一般的な決断 | ||||||
| 出力信号のフォーマット | VGA、RGBHV | シグナル チャネルXGA （1024x768@60Hz）の/DB-15港 | | | ||||
| HDMI、DVI、4K-DVI | HDMI、DVIは出力した | | | |||||
| 3G SDI （customzable） | BNCの港のループ | | | |||||
| AV、YPbPrのDVI-HDMIのコンバーター、SD、HD、DP、HDBasetはカスタマイズすることができる; | | | | | |||||
| 出力決断 | 4Kまで、一般的な決断 | ||||||
| 制御 | 標準的なRS232港 | ||||||
| リモート・コントロールIR （customzable）、LAN contril、IOSの人間の特徴をもつAPP制御（任意） | |||||||
| システム制御 ソフトウェア | 個別制御機構ソフトウェア | ||||||
| 電源 | 余分な電源110-220VAC、50/60Hz | ||||||
| 消費 | 12W/channel | ||||||
| 働く温度 | -20°C--60°C | ||||||
| 働く湿気 | 5-95% | ||||||
| 場合の指定 | 2U、3.5U、7U、10U、12.5U、15Uの23U標準のラックマウント式のシャーシ | ||||||
| 連続制御インタフェース | RS 232,9ピン女性は、タイプした | ||||||
| ボード・レート | 115200 | ||||||
| Pin構成 | 2=TX、3=RX、5=GND | ||||||
| イーサネット制御インタフェース | RJ-45女性、TCP/IP | ||||||
| イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | ||||||
| 作業時間 | 365x7x24hrs | ||||||
Harewareのビデオ壁のコントローラーUのシャーシSpecs
| シャーシUのサイズ | コントローラーは薄暗くなる（mm） L*W*H |
パックは薄暗くなる（mm） L*W*H |
N.W （kg） | G.W （kg） | 最高の入力NO。 | 最大出力NO。 | 最高のパワー消費量（ワット） |
| 2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
