| 起源の場所: | 広東省、中国（本土） |
|---|---|
| ブランド名: | DDW |
| 証明: | ISO9001 ,CE , RoHS , FCC , 3C |
| モデル番号: | DDW-VM0404 |
| 最小注文数量: | 1つの単位/単位 |
| 価格: | Negotiable |
| パッケージの詳細: | 二重層のカートンのパック |
| 受渡し時間: | 支払に3working幾日 |
| 支払条件: | T/T、L/C、ウェスタン・ユニオンのAlibaba貿易保証 |
| 供給の能力: | 1000pcs/month |
| 出力決断: | 1920x1080 | スクリーンごとの最高のピップ: | 1,4,16のカスタム化 |
|---|---|---|---|
| 信号の源: | HDMI、DVI、VGA、AV、YPBPR、IP | 製品名: | ビデオ壁のコントローラーのマトリックス |
| ボード・レート: | 115200 | 作業時間: | 365x7x24hrs |
| AC: | AC100-240V | IR: | 1 |
| ハイライト: | ビデオ壁の多重交換装置,ビデオ マトリックスのコントローラー |
||

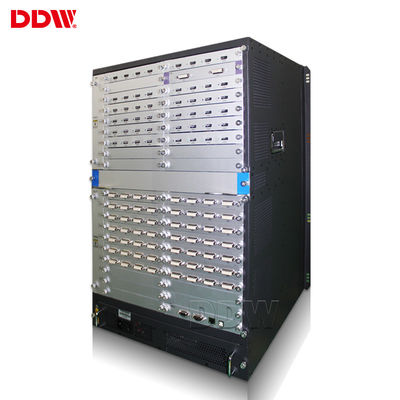

Datapath 4X4のビデオ壁のマトリックスRS232/IPの制御方式
DDWのビデオ壁のマトリックスの紹介

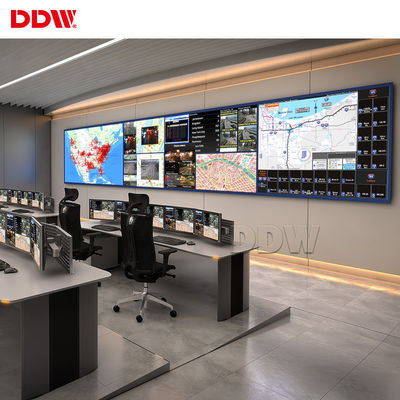

DDWのビデオ壁のマトリックスはHDMI、DVI、VGA、AV、YPBPR、各チャネル サポート1920 x1200決断信号の入出力、RS232およびIPの制御方式支える専門のモジュール方式にされたおよびハードウェア ビデオ壁プロセッサの1つである。ビデオ壁プロセッサは広く利用されるのために:、ビデオ会議、問い合わせシステム監視し、指示し、スケジューリング システム、公安、火、軍隊、天候、柵そして航空モニタリング システム。
DDWのビデオ壁のマトリックスの主要特点:
1. オペレーティング システムなしの完全なハードウエア コンフィギュレーション
2. 高速バス並行処理の技術、高い帯域幅の解除されていない処理
3. 実時間画像表示、落とされたフレーム無し
4. 重ねられるサイズおよびの任意位置のサポート表示、
5. サポート オープン窓の効果の処理
6. サポート大画面のイメージの氷結
7. サポート7 x 24の途切れなく、安定した働き
8. 入出力板を高める柔軟性
9. サポート混合された補入を用いる部分的な入出力カード
10. 入出力カードはホットスワップ対応の、プラグ アンド プレイ機能性を支える
11. 出力決断1920年までx 1200
DDWのビデオ壁のマトリックスの技術仕様
| 項目いいえ。 | 部品 | 記述 | QTY/signal | 信号のタイプ | |||||
| 1 | ビデオ壁のマトリックスSwitcherDDW-VM0404 | 4HDMI入力、4HDMI出力、純粋なハードウェア、サポート多数の接続プレーヤーはシステムに自由に、要求するひな菊の花輪板で造られるスクリーンを別のsigal同時に示し | 8 | HDMI | |||||
| 2 | ソフトウェア | 制御するためにPCに取付けられているOSの窓 | 1 | ||||||
| 3 | 付属品 | パワー プラグ、IRのコントローラー、英国マニュアル | 1 | ||||||
| 入力カード | |||||||||
| インターフェイス | 4*HDMIタイプa | ||||||||
| protocal信号 | HDMI 1.3、HDCP 1.3、多用性があるDVI1..0 | ||||||||
| EDID | サポート | ||||||||
| 入力帯域幅 | 165MHZ | ||||||||
| 決断 | HDTV 1920* 1080@60HZ、HDCP 1920* 1200@60HZ | ||||||||
| 出力カード | |||||||||
| インターフェイス | 4*HDMIタイプa | ||||||||
| protocal信号 | HDMI 1.3、VGA 1.0、多用性があるDVI1..0 | ||||||||
| 出力帯域幅 | 165MHZ | ||||||||
| 出力決断 |
1920x1200@60Hz、1920x1080@60Hz、1680x1050@60Hz、1600x1200@60Hz、 1600x900@60Hz、1440x900@60Hz、1400x1050@60Hz、1366x768@60Hz、 1280x1024@60Hz、1280x960@60Hz、1280x800@60Hz、1280x720@60Hz、 1024x768@60Hz、800x600@60Hz |
||||||||
| スイッチ効果 | 継ぎ目が無い切換え | ||||||||
| システム機能 | |||||||||
| RS232 | 1 | ||||||||
| IR | 1 | ||||||||
| AC | AC100-240V | ||||||||
| 色のシステム支援 | PAL/NTSC/SECAM | ||||||||
| 制御タイプ | IRの遠隔&Software制御 | ||||||||
| メニュー言語 | 英語/中国語（多数の言語はカスタマイズすることができる） | ||||||||
| 縦/横の表示 | サポート | ||||||||
| コンバインの表示 | サポートはスクリーンおよびショーの表示のhorizental &vertical数を結合する | ||||||||
| サポートは1つのイメージを示すためにすべてのスクリーンを一緒に結合する | |||||||||
| 固体表示 | サポート別の信号が付いている各スクリーンの入力 | ||||||||
| PIP/Zoom/Roaming | いいえ | ||||||||
| 多数インターフェイス | サポートDVI、HDMI、VGAのAVの&multiple信号入力 | ||||||||
| 豊富な決断 | サポート1080P、1080I、720Pの480P &multipleの決断の入力 | ||||||||
| 支払の言葉の&Conditions | |||||||||
| 保証:3years保証は付加的な年の保証のために、特別料金満たされる。 | |||||||||
入出力コネクターの技術仕様
| VGA/RGBの入力 | 入力:D補助的な15pin HD女性 | |
| 同時性モード:HVの独立した同時性 | ||
| 色の深さ:32bit/pixel | ||
| 決断:640*480/60HZ-1920*1200/60HZ | ||
| 入れられたインピーダンス:75Ω | ||
| ビデオ入力 | 入れられたコネクター:BNC | |
| 検出:全フォーマットの自動検出 | ||
| 入れられたインピーダンス:75Ω | ||
| VGAまたはDVIの出力 | 決断:1024x768/60HZ-1920x1200/60HZ | |
| 色の深さ:32bit/pixel | ||
| 出力インピーダンス:75Ω | ||
| 入出力コネクターの物理的性質 | ||
| 信号 | コネクター | タイプ |
| コンポジット映像信号の入力 | BNC | 女性 |
| VGAの入力 | D補助的な15ピンHD | 女性 |
| VGAの出力 | D補助的な15ピンHD | 女性 |
| DVIの出力 | 標準24+5か24+1 | 女性 |
| 補助RS-232 | D補助的な9ピン | 女性 |
| 主要なRS-232 | D補助的な9ピン | 女性 |
