最大入力数: | 71 | 最大出力数: | 68 |
---|---|---|---|
出力決断: | 1920*1080 | スクリーンごとの最高のピップ: | 1,4,16のカスタム化 |
製品名: | ビデオ壁のマトリックス | 入れられた帯域幅: | 165MHz |
入出力信号の源: | HDMI、DVI、VGA、AV、YPBPR、IP | 制御方式: | RS232、LAN |
ハイライト: | ビデオ壁の多重交換装置,多スクリーンのビデオ コントローラー |

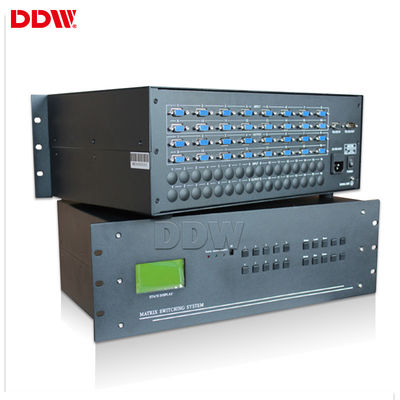

4分割された画面LGのビデオ壁のマトリックス サポートDIVおよび3G - SDI信号の出力
LCDのビデオ壁のマトリックスの主要特点:
簡単だった取付け及び分解
純粋なハードウェア アーキテクチャ板組合せ:
DDWのビデオ壁のマトリックスの技術仕様
モデルいいえ。 | DDW-VM7168 | |||||||||
引用語句 | ||||||||||
項目いいえ。 | 部品 | 記述 | QTY/signal | 信号のタイプ | ||||||
1 | ビデオ壁のマトリックスSwitcherDDW-VM7168 | 71HDMI入力、68HDMI出力、純粋なハードウェア、サポート多数の接続プレーヤーはシステムに自由に、要求するひな菊の花輪板で造られるスクリーンを別のsigal同時に示し | 139 | HDMI | ||||||
2 | ソフトウェア | 制御するためにPCに取付けられているOSの窓 | 1 | |||||||
3 | 付属品 | パワー プラグ、IRのコントローラー、英国マニュアル | 1 | |||||||
入力カード | ||||||||||
インターフェイス | 71*HDMIタイプa | |||||||||
protocal信号 | HDMI 1.3、HDCP 1.3、多用性があるDVI1..0 | |||||||||
EDID | サポート | |||||||||
入力帯域幅 | 165MHZ | |||||||||
決断 | HDTV 1920* 1080@60HZ、HDCP 1920* 1200@60HZ | |||||||||
出力カード | ||||||||||
インターフェイス | 68*HDMIタイプa | |||||||||
protocal信号 | HDMI 1.3、VGA 1.0、多用性があるDVI1..0 | |||||||||
出力帯域幅 | 165MHZ | |||||||||
出力決断 |
1920x1200@60Hz、1920x1080@60Hz、1680x1050@60Hz、1600x1200@60Hz、 1600x900@60Hz、1440x900@60Hz、1400x1050@60Hz、1366x768@60Hz、 1280x1024@60Hz、1280x960@60Hz、1280x800@60Hz、1280x720@60Hz、 1024x768@60Hz、800x600@60Hz |
|||||||||
スイッチ効果 | 継ぎ目が無い切換え | |||||||||
システム機能 | ||||||||||
RS232 | 1 | |||||||||
IR | 1 | |||||||||
AC | AC100-240V | |||||||||
色のシステム支援 | PAL/NTSC/SECAM | |||||||||
制御タイプ | IRの遠隔&Software制御 | |||||||||
メニュー言語 | 英語/中国語(多数の言語はカスタマイズすることができる) | |||||||||
縦/横の表示 | サポート | |||||||||
コンバインの表示 | サポートはスクリーンおよびショーの表示のhorizental &vertical数を結合する | |||||||||
サポートは1つのイメージを示すためにすべてのスクリーンを一緒に結合する | ||||||||||
固体表示 | サポート別の信号が付いている各スクリーンの入力 | |||||||||
PIP/Zoom/Roaming | いいえ | |||||||||
多数インターフェイス | サポートDVI、HDMI、VGAのAVの&multiple信号入力 | |||||||||
豊富な決断 | サポート1080P、1080I、720Pの480P &multipleの決断の入力 | |||||||||
支払の言葉の&Conditions | ||||||||||
保証:3years保証は付加的な年の保証のために、特別料金満たされる。 |
入出力コネクターの技術仕様
VGA/RGBの入力 | 入力:D補助的な15pin HD女性 | |
同時性モード:HVの独立した同時性 | ||
色の深さ:32bit/pixel | ||
決断:640*480/60HZ-1920*1200/60HZ | ||
入れられたインピーダンス:75Ω | ||
ビデオ入力 | 入れられたコネクター:BNC | |
検出:全フォーマットの自動検出 | ||
入れられたインピーダンス:75Ω | ||
VGAまたはDVIの出力 | 決断:1024x768/60HZ-1920x1200/60HZ | |
色の深さ:32bit/pixel | ||
出力インピーダンス:75Ω | ||
入出力コネクターの物理的性質 | ||
信号 | コネクター | タイプ |
コンポジット映像信号の入力 | BNC | 女性 |
VGAの入力 | D補助的な15ピンHD | 女性 |
VGAの出力 | D補助的な15ピンHD | 女性 |
DVIの出力 | 標準24+5か24+1 | 女性 |
補助RS-232 | D補助的な9ピン | 女性 |
主要なRS-232 | D補助的な9ピン | 女性 |
