詳細情報 |
|||
| 出力決断: | 1920*1080 | スクリーンごとの最高のピップ: | 1,4,16のカスタム化 |
|---|---|---|---|
| 色の質: | 32bit | 歩き回りなさい、急上昇させなさい、不機嫌にしなさい: | サポート |
| 入出力信号の源: | HDMI、DVI、VGA、AV、YPBPR、IP | 製品名: | ビデオ壁のマトリックス |
| 入れられた数: | 5 | 出力数: | 5 |
| ハイライト: | ビデオ壁の多重交換装置,ビデオ マトリックスのコントローラー |
||
製品の説明

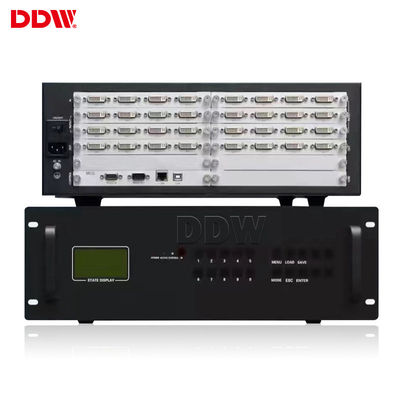

ビデオ壁のマトリックスはAPPの遠隔消費12W/channelをカスタマイズした
ビデオ壁のマトリックスの特徴:
1、裂ける2 | 4割れた表示機能（1つの単一スクリーン）
1つの単一スクリーン4つまでの信号の源の同時に入力、それはパターンおよび重ねられたイメージのレイアウトである場合もある。

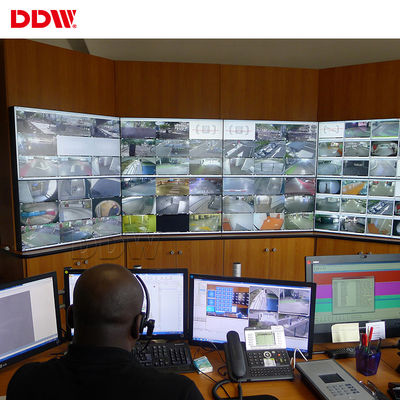

2のビデオ壁構成サポート
作り付けデジタル画像処理プロセッサの高リゾリューションがあるiMAX-5000シリーズはマトリックスおよびモザイク ビデオ壁構成の両方を支える。
3の継ぎ目が無い転換プロセッサ中
接合箇所無し、黒いスクリーン無し、滑らかなビデオ転換プロセッサ中。
4のPIP/POP機能
映像（POP）機能の外の映像（ピップ）映像のサポート映像。
単一スクリーンはスクリーンで4つの内容重ねることができる。また他のどのスクリーンでもボーダーを大きさで分類し、置くか、または交差できる。
5の部分的な急上昇機能
単一スクリーンのズームレンズ機能のサポート。特定のエリアの信号の源の何れかからのイメージ急上昇できる眺め。
6のユーザー フレンドリーのグラフィカル ユーザー インタフェース
ちょうどマウス デバイスを、かちりと鳴ったりあなたがしたいと思うビデオ内容で、そしてドラッグ・アンド・ドロップする表示されたサイズおよび位置を使用しなさい。
7のMulti-Inputフォーマットの転換サポート
multi-inputフォーマット サポートのようなVGA、DVI、CVBS、HDMIおよびSDI。
8の輪になるプレーバック
それは100組以上の表示モード貯えることができる。
RS232ネットワークまたはTCP/IPモードによるサポート輪になるプレーバックそして制御切換え。
9、密集した、拡張できる入出力
40の入力チャネルは、18まで延長である場合もあるまたは36の出力チャネル、密集した1単位ハウジングの大規模な複数の表示システムを実現できる。
10のパワー セービングの設計
Build-inパワー セービングのグラフィックおよび部品の減少の効果は1つの単位の構造の設計によって乗る。
11の容易な取り替え
後部取り外し可能な入出力板紹介および拡張は容易にある場合もある。
ユーザーは単一ユニットと棚から全体のシャーシを取除かないで入出力板を取り替えることができる。
DDWのビデオ壁のマトリックスの技術仕様
| 項目いいえ。 | 部品 | 記述 | QTY/signal | 信号のタイプ | |||||
| 1 | ビデオ壁のマトリックスDDW-VM0505 | 5HDMI入力、5HDMI出力、純粋なハードウェア、サポート多数の接続プレーヤーはシステムに自由に、要求するひな菊の花輪板で造られるスクリーンを別のsigal同時に示し | 10 | HDMI | |||||
| 2 | ソフトウェア | 制御するためにPCに取付けられているOSの窓 | 1 | ||||||
| 3 | 付属品 | パワー プラグ、IRのコントローラー、英国マニュアル | 1 | ||||||
| 入力カード | |||||||||
| インターフェイス | 5*HDMIタイプa | ||||||||
| protocal信号 | HDMI 1.3、HDCP 1.3、多用性があるDVI1..0 | ||||||||
| EDID | サポート | ||||||||
| 入力帯域幅 | 165MHZ | ||||||||
| 決断 | HDTV 1920* 1080@60HZ、HDCP 1920* 1200@60HZ | ||||||||
| 出力カード | |||||||||
| インターフェイス | 5*HDMIタイプa | ||||||||
| protocal信号 | HDMI 1.3、VGA 1.0、多用性があるDVI1..0 | ||||||||
| 出力帯域幅 | 165MHZ | ||||||||
| 出力決断 |
1920x1200@60Hz、1920x1080@60Hz、1680x1050@60Hz、1600x1200@60Hz、 1600x900@60Hz、1440x900@60Hz、1400x1050@60Hz、1366x768@60Hz、 1280x1024@60Hz、1280x960@60Hz、1280x800@60Hz、1280x720@60Hz、 1024x768@60Hz、800x600@60Hz |
||||||||
| スイッチ効果 | 継ぎ目が無い切換え | ||||||||
| システム機能 | |||||||||
| RS232 | 1 | ||||||||
| IR | 1 | ||||||||
| AC | AC100-240V | ||||||||
| 色のシステム支援 | PAL/NTSC/SECAM | ||||||||
| 制御タイプ | IRの遠隔&Software制御 | ||||||||
| メニュー言語 | 英語/中国語（多数の言語はカスタマイズすることができる） | ||||||||
| 縦/横の表示 | サポート | ||||||||
| コンバインの表示 | サポートはスクリーンおよびショーの表示のhorizental &vertical数を結合する | ||||||||
| サポートは1つのイメージを示すためにすべてのスクリーンを一緒に結合する | |||||||||
| 固体表示 | サポート別の信号が付いている各スクリーンの入力 | ||||||||
| PIP/Zoom/Roaming | いいえ | ||||||||
| 多数インターフェイス | サポートDVI、HDMI、VGAのAVの&multiple信号入力 | ||||||||
| 豊富な決断 | サポート1080P、1080I、720Pの480P &multipleの決断の入力 | ||||||||
| 支払の言葉の&Conditions | |||||||||
| 保証:3years保証は付加的な年の保証のために、特別料金満たされる。 | |||||||||
入出力コネクターの技術仕様
| VGA/RGBの入力 | 入力:D補助的な15pin HD女性 | |
| 同時性モード:HVの独立した同時性 | ||
| 色の深さ:32bit/pixel | ||
| 決断:640*480/60HZ-1920*1200/60HZ | ||
| 入れられたインピーダンス:75Ω | ||
| ビデオ入力 | 入れられたコネクター:BNC | |
| 検出:全フォーマットの自動検出 | ||
| 入れられたインピーダンス:75Ω | ||
| VGAまたはDVIの出力 | 決断:1024x768/60HZ-1920x1200/60HZ | |
| 色の深さ:32bit/pixel | ||
| 出力インピーダンス:75Ω | ||
| 入出力コネクターの物理的性質 | ||
| 信号 | コネクター | タイプ |
| コンポジット映像信号の入力 | BNC | 女性 |
| VGAの入力 | D補助的な15ピンHD | 女性 |
| VGAの出力 | D補助的な15ピンHD | 女性 |
| DVIの出力 | 標準24+5か24+1 | 女性 |
| 補助RS-232 | D補助的な9ピン | 女性 |
| 主要なRS-232 | D補助的な9ピン | 女性 |
