詳細情報 |
|||
| 入出力数: | 6X6 | 出力決断: | 1920*1080 |
|---|---|---|---|
| Pin構成: | 2=TX、3=RX、5=GND | 色の質: | 32bit |
| 製品名: | ビデオ壁のマトリックス | 入出力信号の源: | HDMI、DVI、VGA、AV、YPBPR、IP |
| 制御方式: | RS232、LAN | 入れられた帯域幅: | 165MHz |
| ハイライト: | ビデオ壁の多重交換装置,多スクリーンのビデオ コントローラー |
||
製品の説明

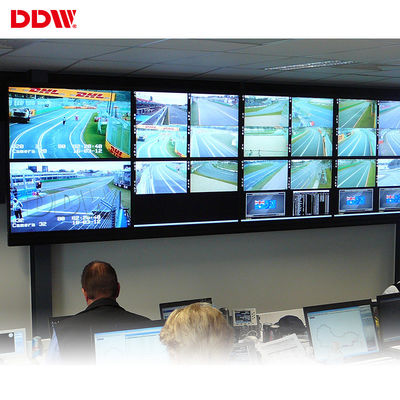

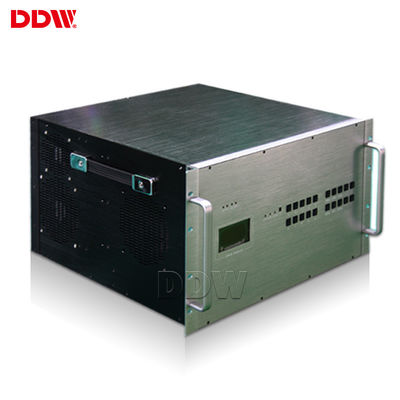

二重リンクDVIは4kビデオ壁のマトリックスのコントローラー6の最大出力数を入れた
ビデオ壁のマトリックスの主要特点:
1. オペレーティング システムなしの完全なハードウエア コンフィギュレーション
2. 高速バス並行処理の技術、高い帯域幅の解除されていない処理
3. 実時間画像表示、落とされたフレーム無し
4. 入出力板を高める柔軟性
5. サポート混合された補入を用いる部分的な入出力カード
6. 入出力カードはホットスワップ対応の、プラグ アンド プレイ機能性を支える
7. 出力決断1920年までx 1200
8. 金持ちのBNC、VGA、DVI、HDMI、SDIおよびRJ45入力インターフェイス、多数の決断1920年までx1200のためのサポート、RS-232による制御またはイーサネット
9. サポート メモリ・カードまたはネットワーク伝達超高定義映像、ピアツーピア超高定義モザイク壁の背景
10. 余分な電源の設計、サーモスタットに管理されたファン
11. シャーシのバックプレーンは+差込式構成、の取り替え可能なエア フィルターが装備されている反塵のシャーシのための優秀な性能放射粗い環境で長い間安定する。
簡単だった取付け及び分解
- 適用範囲が広いモジュール設計、入出力カード紙;
- いろいろなインターフェイスおよび信号の源のサポート入力;
- 一致の特徴、前監視;
- 重ねられるのエコー機能、入出力キャラクタ・ディスプレイ;
ビデオ壁のマトリックス変数
| 縦/横の表示 | サポート |
| コンバインの表示 | サポートはスクリーンおよびショーの表示の横の&vertical数を結合する |
| サポートは1imageを示すためにすべてのスクリーンを一緒に結合する | |
| 固体表示 | サポート別の信号が付いている各スクリーンの入力 |
| PIP/Zoom/Roaming | 各スクリーンのためのサポート開いた1つの窓は、各窓内部自由に急上昇させた&roamingである場合もある |
| リモート・コントロールiPad/iPhone | リモート・コントロール サポートによってカスタマイズされるAPP |
| 信号の下検分機能 | 窓/ビデオ壁スクリーンへの出力の前のサポート監査/下検分信号 |
| 場面管理 | サポート多数場面管理/リコール機能 |
| サポート場面は放送を循環させる | サポート場面は放送機能を循環させる |
| 多数インターフェイス | サポート多数DVI、HDMI、VGAのAVのinputssの&multiple信号の出力 |
| 豊富な決断 | サポート1080P、1080I、720Pの480P &multipleの決断の入力 |
| 標準的なパッキング | 二重層のカートン箱のパック |
| 重量 | 5-100kg |
| 6kg-110kg |
ビデオ壁のマトリックスの細部変数:
| 項目いいえ。 | 部品 | 記述 | QTY/signal | 信号のタイプ | |||||
| 1 | ビデオ壁のマトリックスSwitcherDDW-VM0606 | 6HDMI入力、6HDMI出力、純粋なハードウェア、サポート多数の接続プレーヤーはシステムに自由に、要求するひな菊の花輪板で造られるスクリーンを別のsigal同時に示し | 12 | HDMI | |||||
| 2 | ソフトウェア | 制御するためにPCに取付けられているOSの窓 | 1 | ||||||
| 3 | 付属品 | パワー プラグ、IRのコントローラー、英国マニュアル | 1 | ||||||
| 入力カード | |||||||||
| インターフェイス | 6*HDMIタイプa | ||||||||
| protocal信号 | HDMI 1.3、HDCP 1.3、多用性があるDVI1..0 | ||||||||
| EDID | サポート | ||||||||
| 入力帯域幅 | 165MHZ | ||||||||
| 決断 | HDTV 1920* 1080@60HZ、HDCP 1920* 1200@60HZ | ||||||||
| 出力カード | |||||||||
| インターフェイス | 6*HDMIタイプa | ||||||||
| protocal信号 | HDMI 1.3、VGA 1.0、多用性があるDVI1..0 | ||||||||
| 出力帯域幅 | 165MHZ | ||||||||
| 出力決断 |
1920x1200@60Hz、1920x1080@60Hz、1680x1050@60Hz、1600x1200@60Hz、 1280x1024@60Hz、1280x960@60Hz、1280x800@60Hz、1280x720@60Hz、 1024x768@60Hz、800x600@60Hz |
||||||||
| スイッチ効果 | 継ぎ目が無い切換え | ||||||||
| システム機能 | |||||||||
| RS232 | 1 | ||||||||
| IR | 1 | ||||||||
| AC | AC100-240V | ||||||||
| 色のシステム支援 | PAL/NTSC/SECAM | ||||||||
| 制御タイプ | IRの遠隔&Software制御 | ||||||||
| メニュー言語 | 英語/中国語（多数の言語はカスタマイズすることができる） | ||||||||
| 縦/横の表示 | サポート | ||||||||
| コンバインの表示 | サポートはスクリーンおよびショーの表示のhorizental &vertical数を結合する | ||||||||
| サポートは1つのイメージを示すためにすべてのスクリーンを一緒に結合する | |||||||||
| 固体表示 | サポート別の信号が付いている各スクリーンの入力 | ||||||||
| PIP/Zoom/Roaming | いいえ | ||||||||
| 多数インターフェイス | サポートDVI、HDMI、VGAのAVの&multiple信号入力 | ||||||||
| 豊富な決断 | サポート1080P、1080I、720Pの480P &multipleの決断の入力 | ||||||||
| 支払の言葉の&Conditions | |||||||||
| 保証:3years保証は付加的な年の保証のために、特別料金満たされる。 | |||||||||
