製品名: | ビデオ壁のマトリックス | 出力決断: | 1920x1080 |
---|---|---|---|
スクリーンごとの最高のピップ: | 1,4,16のカスタム化 | 最大入力数: | 128 |
最大出力数: | 128 | 制御方式: | RS232、IP |
作業時間: | 365x7x24hrs | 縦/横の表示: | サポート |
ハイライト: | ビデオ壁の多重交換装置,ビデオ マトリックスのコントローラー |

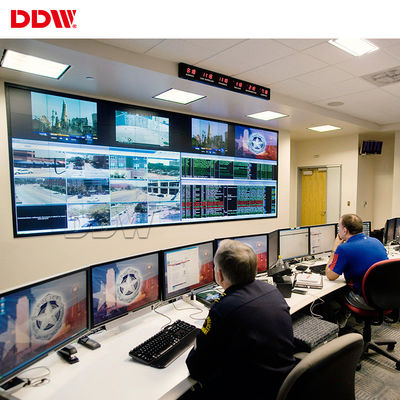

多表示HDMIビデオ壁のマトリックス1080Pの高リゾリューション
ビデオ壁のマトリックスの主要特点:
ビデオおよび画像処理:
1。どの長方形のビデオ壁構成でも支えることができる。スクリーン順序は形成することができる
2.入力/窓はスクリーンの境界を渡ってサイズ調整をされ、層になり、置くことができる
3.入力/窓は伸びる正しいアスペクト レシオで、フル スクリーン モードで合うために表示することができたりまたは細部を強調するために急上昇した
端ピクセルおよびラインを取除くために4.入力源は収穫することができる
5.二重リンクDVI入力(捕獲)カード サポート4K ×4K決断かカスタマイズ可能な決断。どの源でも捕獲することができる
複数のグループのビデオ壁管理:

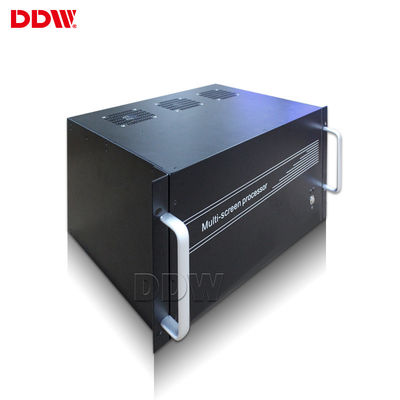

DDWのビデオ壁プロセッサの技術仕様
項目いいえ。 | 部品 | 記述 | QTY/signal | 信号のタイプ | |||||
1 | ビデオ壁のマトリックスSwitcherDDW-VM128128 | 128HDMI入力、128HDMI出力、純粋なハードウェア、サポート多数の接続プレーヤーはシステムに自由に、要求するひな菊の花輪板で造られるスクリーンを別のsigal同時に示し | 256 | HDMI | |||||
2 | ソフトウェア | 制御するためにPCに取付けられているOSの窓 | 1 | ||||||
3 | 付属品 | パワー プラグ、IRのコントローラー、英国マニュアル | 1 | ||||||
入力カード | |||||||||
インターフェイス | 128*HDMIタイプa | ||||||||
protocal信号 | HDMI 1.3、HDCP 1.3、多用性があるDVI1..0 | ||||||||
EDID | サポート | ||||||||
入力帯域幅 | 165MHZ | ||||||||
決断 | HDTV 1920* 1080@60HZ、HDCP 1920* 1200@60HZ | ||||||||
出力カード | |||||||||
インターフェイス | 128*HDMIタイプa | ||||||||
protocal信号 | HDMI 1.3、VGA 1.0、多用性があるDVI1..0 | ||||||||
出力帯域幅 | 165MHZ | ||||||||
出力決断 |
1920x1200@60Hz、1920x1080@60Hz、1680x1050@60Hz、1600x1200@60Hz、 |
||||||||
スイッチ効果 | 継ぎ目が無い切換え | ||||||||
システム機能 | |||||||||
RS232 | 1 | ||||||||
IR | 1 | ||||||||
AC | AC100-240V | ||||||||
色のシステム支援 | PAL/NTSC/SECAM | ||||||||
制御タイプ | IRの遠隔&Software制御 | ||||||||
メニュー言語 | 英語/中国語(多数の言語はカスタマイズすることができる) | ||||||||
縦/横の表示 | サポート | ||||||||
コンバインの表示 | サポートはスクリーンおよびショーの表示のhorizental &vertical数を結合する | ||||||||
サポートは1つのイメージを示すためにすべてのスクリーンを一緒に結合する | |||||||||
固体表示 | サポート別の信号が付いている各スクリーンの入力 | ||||||||
PIP/Zoom/Roaming | いいえ | ||||||||
多数インターフェイス | サポートDVI、HDMI、VGAのAVの&multiple信号入力 | ||||||||
豊富な決断 | サポート1080P、1080I、720Pの480P &multipleの決断の入力 | ||||||||
支払の言葉の&Conditions | |||||||||
保証:3years保証は付加的な年の保証のために、特別料金満たされる。 |
入出力コネクターの技術仕様
VGA/RGBの入力 | 入力:D補助的な15pin HD女性 | |
同時性モード:HVの独立した同時性 | ||
色の深さ:32bit/pixel | ||
決断:640*480/60HZ-1920*1200/60HZ | ||
入れられたインピーダンス:75Ω | ||
ビデオ入力 | 入れられたコネクター:BNC | |
検出:全フォーマットの自動検出 | ||
入れられたインピーダンス:75Ω | ||
VGAまたはDVIの出力 | 決断:1024x768/60HZ-1920x1200/60HZ | |
色の深さ:32bit/pixel | ||
出力インピーダンス:75Ω | ||
入出力コネクターの物理的性質 | ||
信号 | コネクター | タイプ |
コンポジット映像信号の入力 | BNC | 女性 |
VGAの入力 | D補助的な15ピンHD | 女性 |
VGAの出力 | D補助的な15ピンHD | 女性 |
DVIの出力 | 標準24+5か24+1 | 女性 |
補助RS-232 | D補助的な9ピン | 女性 |
主要なRS-232 | D補助的な9ピン | 女性 |
