詳細情報 |
|||
| 入れられた数: | 143 | 出力数: | 140 |
|---|---|---|---|
| 制御方式: | RS232、LAN | 色の深さ: | 32bit/pixel |
| 入力コネクター: | BNC | 製品名: | ビデオ壁の計数装置 |
| ボード・レート: | 115200 | 入出力信号の源: | BNCのコネクターのビデオ |
| ハイライト: | hdmiの継ぎ目が無いマトリックスのスイッチャ,ビデオ計数装置のスイッチャ |
||
製品の説明

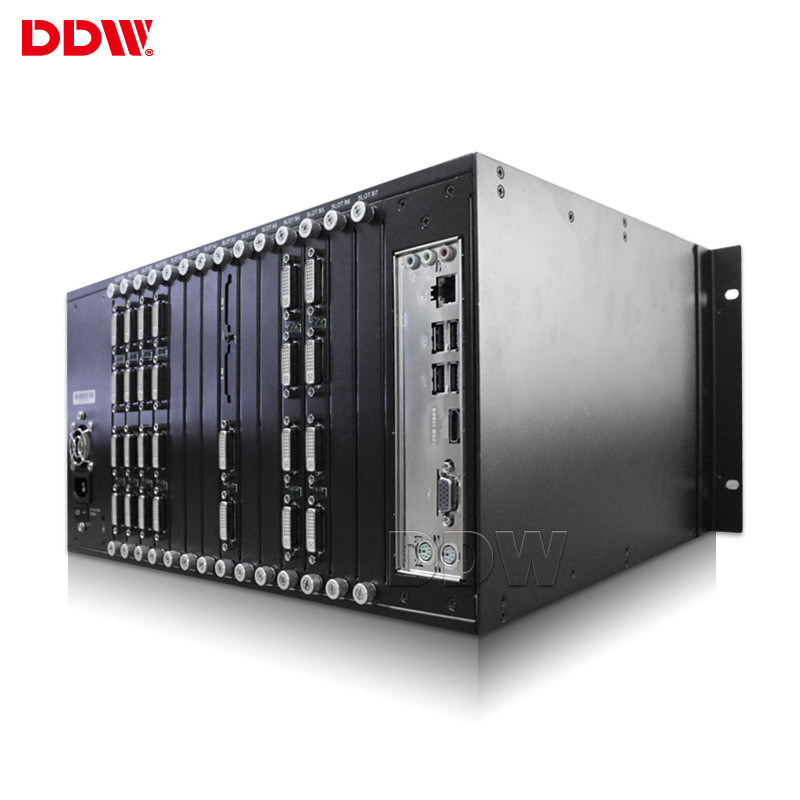

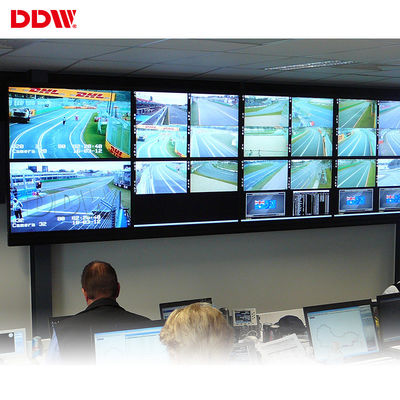

3x2ビデオ壁1080p高リゾリューション入出力のためのビデオ壁の計数装置
ビデオ壁の計数装置に続く主要特点がある:
1. オペレーティング システムなしの完全なハードウエア コンフィギュレーション
2. 高速バス並行処理の技術、高い帯域幅の解除されていない処理
3. 実時間画像表示、落とされたフレーム無し
4. 重ねられるサイズおよびの任意位置のサポート表示、
5. サポート オープン窓の効果の処理
6. サポート大画面のイメージの氷結
7. サポート7 x 24の途切れなく、安定した働き
8. 入出力板を高める柔軟性
9. サポート混合された補入を用いる部分的な入出力カード
10. 入出力カードはホットスワップ対応の、プラグ アンド プレイ機能性を支える
11. 出力決断1920年までx 1200
12. 金持ちのBNC、VGA、DVI、HDMI、SDIおよびRJ45入力インターフェイス、多数の決断1920年までx 1200のためのサポート、RS-232による制御またはイーサネット
13. サポート メモリ・カードまたはネットワーク伝達超高定義映像、ピアツーピア超高定義モザイク壁の背景
14. 余分な電源の設計、サーモスタットに管理されたファン
15. シャーシのバックプレーンは+差込式構成、の取り替え可能なエア フィルターが装備されている反塵のシャーシのための優秀な性能放射粗い環境で長い間安定する
純粋なハードウェア アーキテクチャ板組合せ:
- CPCIの構造が付いている産業シャーシ;
- モジュール設計、二重バックアップ余分な電源サポート熱いバックアップ、ファンおよび他のモジュール自由に;
- 顧客が費用を救うことができるように、ホットスワップ対応 モジュールを処理するシステムを支えてさまざまなタイプのシャーシおよび板を提供しなさい;
複数のグループのビデオ壁管理:
- それは接続の壁の複数のセットを、接続の壁間の共通の入力信号の源同時に管理でき、出力は互いに干渉しない;
- 異なった決断を置いて、色および他の変数を調節しなさい。
DDWのビデオ壁の計数装置の技術仕様
| モデル シリーズ | CBDを使って | 機能 | CBD無し | ||||
| 機能記述 |
4channel CBD、16channel AVの12channel VGA/DVIの入力は、多数の接続プレーヤーを自由に支え、別を示すことができる 同時にシステムにsigal、ひな菊の花輪板で造られるスクリーンを要求しなさい |
| | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支える | ||||
| 入力信号(任意) | CVBS | サポートPAL/NTSCフォーマット、多数BNCの港 | | | ||||
| VGA/RGBHV | 多重チャンネルVGA DB-15の港、サポートVGAの全フォーマットの入力 | | | |||||
| HDMI、DVI、4K-DVI、IP | サポート4K (3840x2160)入力は、各IP 4つのチャネルを解読する | | | |||||
| YPbPr、YCbCr (カスタマイズ可能な) | VGA、RGBHV信号、サポートPAL、NTSCのフォーマットおよび720P、1080i HSTVの同じコネクター | | | |||||
| SDI (カスタマイズ可能な) | BNCの港 | | | |||||
| AV、SD/HD/3G SDIの、DP光ファイバー、IPのHDBaseTの下検分の監視カードは解読カスタマイズすることができる; | | | | | |||||
| 入れられた決断 | 4Kまで、一般的な決断 | ||||||
| 出力信号のフォーマット | VGA、RGBHV | シグナル チャネルXGA (1024x768@60Hz)の/DB-15港 | | | ||||
| HDMI、DVI、4K-DVI | HDMI、DVIは出力した | | | |||||
| 3G SDI (customzable) | BNCの港のループ | | | |||||
| AV、YPbPrのDVI-HDMIのコンバーター、SD、HD、DP、HDBasetはカスタマイズすることができる; | | | | | |||||
| 出力決断 | 4Kまで、一般的な決断 | ||||||
| 制御 | 標準的なRS232港 | ||||||
| リモート・コントロールIR (customzable)、LAN contril、IOSの人間の特徴をもつAPP制御(任意) | |||||||
| システム制御 ソフトウェア | 個別制御機構ソフトウェア | ||||||
| 電源 | 余分な電源110-220VAC、50/60Hz | ||||||
| 消費 | 12W/channel | ||||||
| 働く温度 | -20°C--60°C | ||||||
| 働く湿気 | 5-95% | ||||||
| 場合の指定 | 2U、3.5U、7U、10U、12.5U、15Uの23U標準のラックマウント式のシャーシ | ||||||
| 連続制御インタフェース | RS 232,9ピン女性は、タイプした | ||||||
| ボード・レート | 115200 | ||||||
| Pin構成 | 2=TX、3=RX、5=GND | ||||||
| イーサネット制御インタフェース | RJ-45女性、TCP/IP | ||||||
| イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | ||||||
| 作業時間 | 365x7x24hrs | ||||||
Harewareのビデオ壁のコントローラーUのシャーシSpecs
| シャーシUのサイズ | コントローラーは薄暗くなる(mm) L*W*H |
パックは薄暗くなる(mm) L*W*H |
N.W (kg) | G.W (kg) | 最高の入力NO。 | 最大出力NO。 | 最高のパワー消費量(ワット) |
| 2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
![]()
![]()
![]()
