詳細情報 |
|||
| 製品名: | ビデオ壁の計数装置 | ボード・レート: | 115200 |
|---|---|---|---|
| イーサネット制御インタフェース: | RJ-45女性、TCP/IP | 消費: | 12W/channel |
| 作業時間: | 365x7x24hrs | 実用温度: | 30°C |
| 消滅力: | 50W | 供給電圧: | 100-200V |
| ハイライト: | ビデオ計数装置のスイッチャ,hdmiのビデオ コントローラー |
||
製品の説明

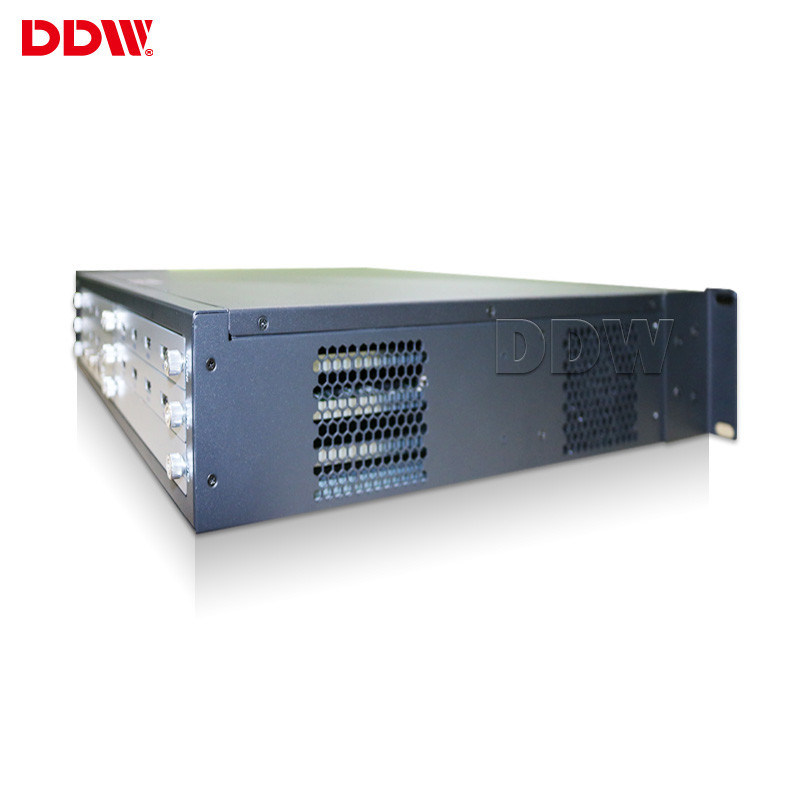

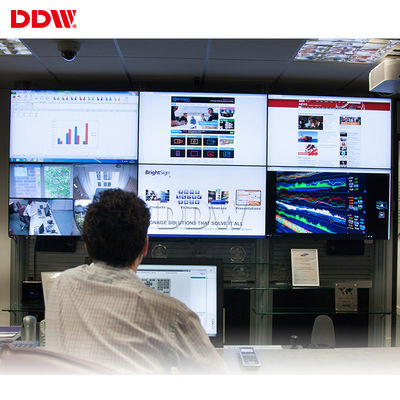

多モニター ハードウェア ビデオ壁の計数装置サポート場面は放送機能を循環させる
ビデオ壁の計数装置の主要特点:
1の高速バス並行処理の技術、高い帯域幅の解除されていない処理
3の実時間画像表示、落とされたフレーム無し
重ねられるサイズおよびの任意位置の4、サポート表示、
5のサポート オープン窓の効果の処理
6のサポート大画面のイメージの氷結
7、サポート7×24の途切れなく、安定した働き
8の入出力板を高める柔軟性
混合された補入を用いる9、サポート部分的な入出力カード
10の入出力カードはホットスワップ対応の、プラグ アンド プレイ機能性を支える
ビデオおよび画像処理:
1. どの長方形のビデオ壁構成でも支えることができる。スクリーン順序は形成することができる
2.入力/窓はスクリーンの境界を渡ってサイズ調整をされ、層になり、置くことができる
3.入力/窓は伸びる正しいアスペクト レシオで、フル スクリーン モードで合うために表示することができたりまたは細部を強調するために急上昇した
端ピクセルおよびラインを取除くために4.入力源は収穫することができる
5.二重リンクDVI入力（捕獲）カードは4K決断かカスタマイズ可能な決断を支える。どの源でも捕獲することができる
DDWのビデオ壁の計数装置の技術仕様
| モデル シリーズ | CBDを使って | 機能 | CBD無し | ||||
| 機能記述 |
4channel CBD、16channel AVの12channel VGA/DVIの入力は、多数の接続プレーヤーを自由に支え、別を示すことができる 同時にシステムにsigal、ひな菊の花輪板で造られるスクリーンを要求しなさい |
| | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支える | ||||
| 入力信号（任意） | CVBS | サポートPAL/NTSCフォーマット、多数BNCの港 | | | ||||
| VGA/RGBHV | 多重チャンネルVGA DB-15の港、サポートVGAの全フォーマットの入力 | | | |||||
| HDMI、DVI、4K-DVI、IP | サポート4K （3840x2160）入力は、各IP 4つのチャネルを解読する | | | |||||
| YPbPr、YCbCr （カスタマイズ可能な） | VGA、RGBHV信号、サポートPAL、NTSCのフォーマットおよび720P、1080i HSTVの同じコネクター | | | |||||
| SDI （カスタマイズ可能な） | BNCの港 | | | |||||
| AV、SD/HD/3G SDIの、DP光ファイバー、IPのHDBaseTの下検分の監視カードは解読カスタマイズすることができる; | | | | | |||||
| 入れられた決断 | 4Kまで、一般的な決断 | ||||||
| 出力信号のフォーマット | VGA、RGBHV | シグナル チャネルXGA （1024x768@60Hz）の/DB-15港 | | | ||||
| HDMI、DVI、4K-DVI | HDMI、DVIは出力した | | | |||||
| 3G SDI （customzable） | BNCの港のループ | | | |||||
| AV、YPbPrのDVI-HDMIのコンバーター、SD、HD、DP、HDBasetはカスタマイズすることができる; | | | | | |||||
| 出力決断 | 4Kまで、一般的な決断 | ||||||
| 制御 | 標準的なRS232港 | ||||||
| リモート・コントロールIR （customzable）、LAN contril、IOSの人間の特徴をもつAPP制御（任意） | |||||||
| システム制御 ソフトウェア | 個別制御機構ソフトウェア | ||||||
| 電源 | 余分な電源110-220VAC、50/60Hz | ||||||
| 消費 | 12W/channel | ||||||
| 働く温度 | -20°C--60°C | ||||||
| 働く湿気 | 5-95% | ||||||
| 場合の指定 | 2U、3.5U、7U、10U、12.5U、15Uの23U標準のラックマウント式のシャーシ | ||||||
| 連続制御インタフェース | RS 232,9ピン女性は、タイプした | ||||||
| ボード・レート | 115200 | ||||||
| Pin構成 | 2=TX、3=RX、5=GND | ||||||
| イーサネット制御インタフェース | RJ-45女性、TCP/IP | ||||||
| イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | ||||||
| 作業時間 | 365x7x24hrs | ||||||
Harewareのビデオ壁のコントローラーUのシャーシSpecs
| シャーシUのサイズ | コントローラーは薄暗くなる（mm） L*W*H |
パックは薄暗くなる（mm） L*W*H |
N.W （kg） | G.W （kg） | 最高の入力NO。 | 最大出力NO。 | 最高のパワー消費量（ワット） |
| 2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
