製品名: | PCのビデオ壁のコントローラー | 出力決断: | 1920*1080 |
---|---|---|---|
スクリーンごとの最高のピップ: | 1,4,16のカスタム化 | 色の質: | 32bit |
入出力信号の源: | HDMI、DVI、VGA、AV、YPBPR、IP | 制御方式: | RS232、LAN |
作業時間: | 365x7x24hrs | 消費: | 12W/channel |
ハイライト: | 多スクリーン コントローラー,vgaのビデオ壁プロセッサ |

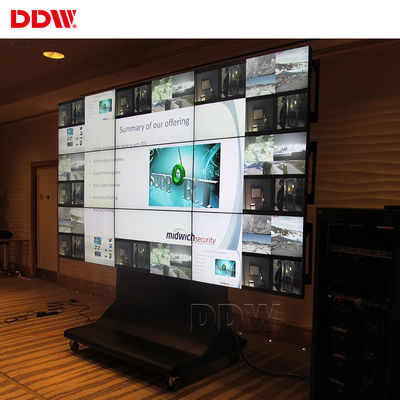

4K HDMIのPCのLCDのビデオ壁システム アンドロイドのためのビデオ壁のコントローラーDVI DP VGA AV HD-SDI IP
ビデオおよび画像処理:
1。どの長方形のビデオ壁構成でも支えることができる。スクリーン順序は形成することができる
2.入力/窓はスクリーンの境界を渡ってサイズ調整をされ、層になり、置くことができる
3.入力/窓は伸びる正しいアスペクト レシオで、フル スクリーン モードで合うために表示することができたりまたは細部を強調するために急上昇した
端ピクセルおよびラインを取除くために4.入力源は収穫することができる
5.二重リンクDVI入力(捕獲)カード サポート4K ×4K決断かカスタマイズ可能な決断。どの源でも捕獲することができる
PCのビデオ壁のコントローラーの主要特点:
DDWのビデオ壁のコントローラーの技術仕様
モデル シリーズ | CBDを使って | 機能 | CBD無し | ||||
機能記述 |
4channel CBD、16channel AVの12channel VGA/DVIの入力は、多数の接続プレーヤーを自由に支え、別を示すことができる 同時にシステムにsigal、ひな菊の花輪板で造られるスクリーンを要求しなさい |
| | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支える | ||||
入力信号(任意) | CVBS | サポートPAL/NTSCフォーマット、多数BNCの港 | | | ||||
VGA/RGBHV | 多重チャンネルVGA DB-15の港、サポートVGAの全フォーマットの入力 | | | |||||
HDMI、DVI、4K-DVI、IP | サポート4K (3840x2160)入力は、各IP 4つのチャネルを解読する | | | |||||
YPbPr、YCbCr (カスタマイズ可能な) | VGA、RGBHV信号、サポートPAL、NTSCのフォーマットおよび720P、1080i HSTVの同じコネクター | | | |||||
SDI (カスタマイズ可能な) | BNCの港 | | | |||||
AV、SD/HD/3G SDIの、DP光ファイバー、IPのHDBaseTの下検分の監視カードは解読カスタマイズすることができる; | | | | | |||||
入れられた決断 | 4Kまで、一般的な決断 | ||||||
出力信号のフォーマット | VGA、RGBHV | シグナル チャネルXGA (1024x768@60Hz)の/DB-15港 | | | ||||
HDMI、DVI、4K-DVI | HDMI、DVIは出力した | | | |||||
3G SDI (customzable) | BNCの港のループ | | | |||||
AV、YPbPrのDVI-HDMIのコンバーター、SD、HD、DP、HDBasetはカスタマイズすることができる; | | | | | |||||
出力決断 | 4Kまで、一般的な決断 | ||||||
制御 | 標準的なRS232港 | ||||||
リモート・コントロールIR (customzable)、LAN contril、IOSの人間の特徴をもつAPP制御(任意) | |||||||
システム制御 ソフトウェア | 個別制御機構ソフトウェア | ||||||
電源 | 余分な電源110-220VAC、50/60Hz | ||||||
消費 | 12W/channel | ||||||
働く温度 | -20°C--60°C | ||||||
働く湿気 | 5-95% | ||||||
場合の指定 | 2U、3.5U、7U、10U、12.5U、15Uの23U標準のラックマウント式のシャーシ | ||||||
連続制御インタフェース | RS 232,9ピン女性は、タイプした | ||||||
ボード・レート | 115200 | ||||||
Pin構成 | 2=TX、3=RX、5=GND | ||||||
イーサネット制御インタフェース | RJ-45女性、TCP/IP | ||||||
イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | ||||||
作業時間 | 365x7x24hrs |

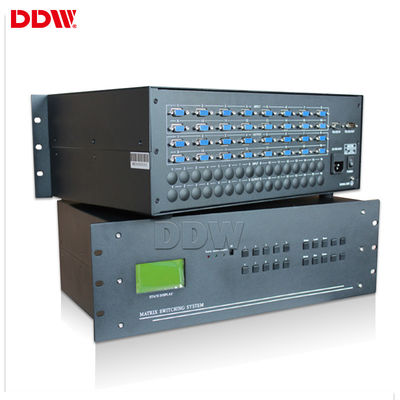

Harewareのビデオ壁のコントローラーUのシャーシSpecs
シャーシUのサイズ | コントローラーは薄暗くなる(mm) L*W*H |
パックは薄暗くなる(mm) L*W*H |
N.W (kg) | G.W (kg) | 最高の入力NO。 | 最大出力NO。 | 最高のパワー消費量(ワット) |
2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
