| 起源の場所: | 広東省、中国（本土） |
|---|---|
| ブランド名: | DDW |
| 証明: | ISO9001 ,CE , RoHS , FCC , 3C |
| モデル番号: | DDW-VPH0404 |
| 最小注文数量: | 1つの単位/単位 |
| 価格: | Negotiable |
| パッケージの詳細: | 二重層のカートンのパック |
| 受渡し時間: | 支払に3working幾日 |
| 支払条件: | T/T、L/C、ウェスタン・ユニオンのAlibaba貿易保証 |
| 供給の能力: | 1000pcs/month |
| 歩き回りなさい、急上昇させなさい、不機嫌にしなさい: | サポート | 色の質: | 32bit |
|---|---|---|---|
| 制御方式: | RS232、IP | 製品名: | PCのビデオ壁のコントローラー |
| 作業時間: | 365*7*24hrs | ボード・レート: | 115200 |
| 消費: | 12W/channel | 出力決断: | 4K |
| ハイライト: | vgaのビデオ壁プロセッサ,多表示制御装置 |
||
4x4 HDMIのPCの管制室の監視の中心CCTVのためのビデオ壁のコントローラー
PCのビデオ壁のコントローラーの主要特点:
1.オペレーティング システムなしの完全なハードウエア コンフィギュレーション
2.高速バス並行処理の技術、高い帯域幅の解除されていない処理
3.実時間画像表示、落とされたフレーム無し
4.入出力板を高める柔軟性
5.サポート混合された補入を用いる部分的な入出力カード
6.入出力カードはホットスワップ対応の、プラグ アンド プレイ機能性を支える
7.出力決断1920年までx 1200
8.豊富なBNC、VGA、DVI、HDMI、SDIおよびRJ45入力インターフェイス、1920x1200までの多数の決断のためのサポート、RS-232による制御またはイーサネット
9.サポート メモリ・カードまたはネットワーク伝達超高定義映像、ピアツーピア超高定義モザイク壁の背景
10.余分な電源の設計、サーモスタットに管理されたファン
11.シャーシのバックプレーンは+差込式構成、の取り替え可能なエア フィルターが装備されている反塵のシャーシのための優秀な性能放射粗い環境で長い間安定する

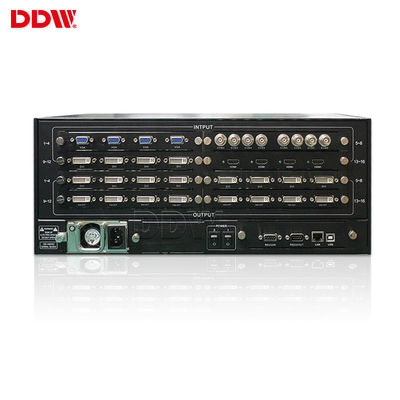

PCのビデオ壁のコントローラーは取付け及び分解を簡単にした
純粋なハードウェア アーキテクチャ板組合せ:
DDWのビデオ壁の計数装置の技術仕様
| モデル シリーズ | CBDを使って | 機能 | CBD無し | ||||
| 機能記述 |
4channelはCBD、16channel AVの12channel VGA/DVIの入力、6U場合12のスクリーンを配列する支える、 超高度の決断4000/の（8000） x2000動的背景と互換性がある |
| | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支える | ||||
| 入力信号（任意） | CVBS | サポートPAL/NTSCフォーマット、多数BNCの港 | | | ||||
| VGA/RGBHV | 多重チャンネルVGA DB-15の港、サポートVGAの全フォーマットの入力 | | | |||||
| HDMI、DVI、4K-DVI、IP | サポート4K （3840x2160）入力は、各IP 4つのチャネルを解読する | | | |||||
| YPbPr、YCbCr （カスタマイズ可能な） | VGA、RGBHV信号、サポートPAL、NTSCのフォーマットおよび720P、1080i HSTVの同じコネクター | | | |||||
| SDI （カスタマイズ可能な） | BNCの港 | | | |||||
| AV、SD/HD/3G SDIの、DP光ファイバー、IPのHDBaseTの下検分の監視カードは解読カスタマイズすることができる; | | | | | |||||
| 入れられた決断 | 4Kまで、一般的な決断 | ||||||
| 出力信号のフォーマット | VGA、RGBHV | シグナル チャネルXGA （1024x768@60Hz）の/DB-15港 | | | ||||
| HDMI、DVI、4K-DVI | HDMI、DVIは出力した | | | |||||
| 3G SDI （customzable） | BNCの港のループ | | | |||||
| AV、YPbPrのDVI-HDMIのコンバーター、SD、HD、DP、HDBasetはカスタマイズすることができる; | | | | | |||||
| 出力決断 | 4Kまで、一般的な決断 | ||||||
| 制御 | 標準的なRS232港 | ||||||
| リモート・コントロールIR （customzable）、LAN contril、IOSの人間の特徴をもつAPP制御（任意） | |||||||
| システム制御 ソフトウェア | 個別制御機構ソフトウェア | ||||||
| 電源 | 余分な電源110-220VAC、50/60Hz | ||||||
| 消費 | 12W/channel | ||||||
| 働く温度 | -20°C--60°C | ||||||
| 働く湿気 | 5-95% | ||||||
| 場合の指定 | 2U、3.5U、7U、10U、12.5U、15Uの23U標準のラックマウント式のシャーシ | ||||||
| 連続制御インタフェース | RS 232,9ピン女性は、タイプした | ||||||
| ボード・レート | 115200 | ||||||
| Pin構成 | 2=TX、3=RX、5=GND | ||||||
| イーサネット制御インタフェース | RJ-45女性、TCP/IP | ||||||
| イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | ||||||
| 作業時間 | 365x7x24hrs | ||||||
Harewareのビデオ壁のコントローラーUのシャーシSpecs
| シャーシUのサイズ | コントローラーは薄暗くなる（mm） L*W*H |
パックは薄暗くなる（mm） L*W*H |
N.W （kg） | G.W （kg） | 最高の入力NO。 | 最大出力NO。 | 最高のパワー消費量（ワット） |
| 2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
| 3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
| 7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
| 12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
| 23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
