パネルのブランド: | サムスンLG | 出力決断: | 1920x1080 |
---|---|---|---|
歩き回りなさい、急上昇させなさい、不機嫌にしなさい: | サポート | スクリーンごとの最高のピップ: | 1,4,16のカスタム化 |
色の質: | PCのビデオ壁のコントローラー | 最大入力数: | 18 |
最大出力数: | 18 | 入出力信号の源: | HDMI、DVI、VGA、AV、YPBPR、IP |
ハイライト: | 多スクリーン コントローラー,多表示制御装置 |

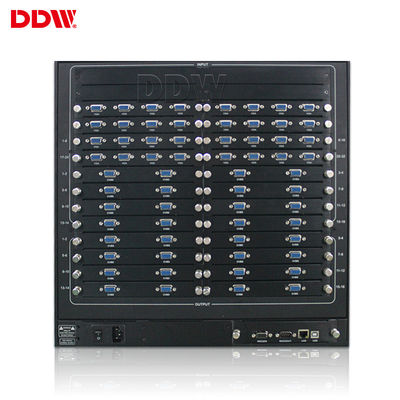

4k 18x18のPCのCCTVの監視の中心のためのビデオ壁のコントローラーの可聴周波ビデオ システム
複数のグループのビデオ壁管理:
サポートPC、移動式制御ソフトウエアの前監視の表示:
統合された制御機能:
DDWのPCのビデオ壁のコントローラーの技術仕様
モデル シリーズ | CBDを使って | 機能 | CBD無し | ||||
機能記述 | 4channel CBD、16channel AVの12channel VGA/DVIの入力、 多数の接続プレーヤーを自由に支え、別を示すことができる 同時にシステムにsigal、ひな菊の花輪板で造られるスクリーンを要求しなさい |
| | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支える | ||||
入力信号(任意) | CVBS | サポートPAL/NTSCフォーマット、多数BNCの港 | | | ||||
VGA/RGBHV | 多重チャンネルVGA DB-15の港、サポートVGAの全フォーマットの入力 | | | |||||
HDMI、DVI、4K-DVI、IP | サポート4K (3840x2160)入力は、各IP 4つのチャネルを解読する | | | |||||
YPbPr、YCbCr (カスタマイズ可能な) | VGA、RGBHV信号、サポートPAL、NTSCのフォーマットおよび720P、1080i HSTVの同じコネクター | | | |||||
SDI (カスタマイズ可能な) | BNCの港 | | | |||||
AV、SD/HD/3G SDIの、DP光ファイバー、IPのHDBaseTの下検分の監視カードは解読カスタマイズすることができる; | | | | | |||||
入れられた決断 | 4Kまで、一般的な決断 | ||||||
出力信号のフォーマット | VGA、RGBHV | シグナル チャネルXGA (1024x768@60Hz)の/DB-15港 | | | ||||
HDMI、DVI、4K-DVI | HDMI、DVIは出力した | | | |||||
3G SDI (customzable) | BNCの港のループ | | | |||||
AV、YPbPrのDVI-HDMIのコンバーター、SD、HD、DP、HDBasetはカスタマイズすることができる; | | | | | |||||
出力決断 | 4Kまで、一般的な決断 | ||||||
制御 | 標準的なRS232港 | ||||||
リモート・コントロールIR (customzable)、LAN contril、IOSの人間の特徴をもつAPP制御(任意) | |||||||
システム制御 ソフトウェア | 個別制御機構ソフトウェア | ||||||
電源 | 余分な電源110-220VAC、50/60Hz | ||||||
消費 | 12W/channel | ||||||
働く温度 | -20°C--60°C | ||||||
働く湿気 | 5-95% | ||||||
場合の指定 | 2U、3.5U、7U、10U、12.5U、15Uの23U標準のラックマウント式のシャーシ | ||||||
連続制御インタフェース | RS 232,9ピン女性は、タイプした | ||||||
ボード・レート | 115200 | ||||||
Pin構成 | 2=TX、3=RX、5=GND | ||||||
イーサネット制御インタフェース | RJ-45女性、TCP/IP | ||||||
イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | ||||||
作業時間 | 365x7x24hrs |
入出力コネクターの技術仕様
VGA/RGBの入力 | 入力:D補助的な15pin HD女性 | |
同時性モード:HVの独立した同時性 | ||
色の深さ:32bit/pixel | ||
決断:640*480/60HZ-1920*1200/60HZ | ||
入れられたインピーダンス:75Ω | ||
ビデオ入力 | 入れられたコネクター:BNC | |
検出:全フォーマットの自動検出 | ||
入れられたインピーダンス:75Ω | ||
VGAまたはDVIの出力 | 決断:1024x768/60HZ-1920x1200/60HZ | |
色の深さ:32bit/pixel | ||
出力インピーダンス:75Ω | ||
入出力コネクターの物理的性質 | ||
信号 | コネクター | タイプ |
コンポジット映像信号の入力 | BNC | 女性 |
VGAの入力 | D補助的な15ピンHD | 女性 |
VGAの出力 | D補助的な15ピンHD | 女性 |
DVIの出力 | 標準24+5か24+1 | 女性 |
補助RS-232 | D補助的な9ピン | 女性 |
主要なRS-232 | D補助的な9ピン | 女性 |
