入出力: | 48X48 | 入出力決断: | 1920*1080 |
---|---|---|---|
製品名: | PCのビデオ壁のコントローラー | スクリーンごとの最高のピップ: | 1,4,16のカスタム化 |
色の質: | 32bit | 入出力信号の源: | HDMI、DVI、VGA、AV、YPBPR、IP |
制御方式: | RS232、LAN | 働く湿気: | 5-95% |
ハイライト: | vgaのビデオ壁プロセッサ,多表示制御装置 |

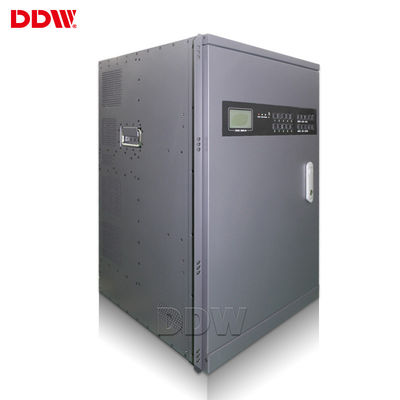

信号のHdmi多4KのPCのビデオ壁のコントローラー ソフトウェアHdmi DDW-VPH4848 1920*1080
PCのビデオ壁のコントローラーの主要特点:
純粋なハードウェア アーキテクチャ板組合せ:
複数のグループのビデオ壁管理:
DDWのPCのビデオ壁のコントローラーの技術仕様
モデル シリーズ | CBDを使って | 機能 | CBD無し | ||||
機能記述 | 4channel CBD、16channel AVの12channel VGA/DVIの入力、 多数の接続プレーヤーを自由に支え、別を示すことができる 同時にシステムにsigal、ひな菊の花輪板で造られるスクリーンを要求しなさい |
| | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支える | ||||
入力信号(任意) | CVBS | サポートPAL/NTSCフォーマット、多数BNCの港 | | | ||||
VGA/RGBHV | 多重チャンネルVGA DB-15の港、サポートVGAの全フォーマットの入力 | | | |||||
HDMI、DVI、4K-DVI、IP | サポート4K (3840x2160)入力は、各IP 4つのチャネルを解読する | | | |||||
YPbPr、YCbCr (カスタマイズ可能な) | VGA、RGBHV信号、サポートPAL、NTSCのフォーマットおよび720P、1080i HSTVの同じコネクター | | | |||||
SDI (カスタマイズ可能な) | BNCの港 | | | |||||
AV、SD/HD/3G SDIの、DP光ファイバー、IPのHDBaseTの下検分の監視カードは解読カスタマイズすることができる; | | | | | |||||
入れられた決断 | 4Kまで、一般的な決断 | ||||||
出力信号のフォーマット | VGA、RGBHV | シグナル チャネルXGA (1024x768@60Hz)の/DB-15港 | | | ||||
HDMI、DVI、4K-DVI | HDMI、DVIは出力した | | | |||||
3G SDI (customzable) | BNCの港のループ | | | |||||
AV、YPbPrのDVI-HDMIのコンバーター、SD、HD、DP、HDBasetはカスタマイズすることができる; | | | | | |||||
出力決断 | 4Kまで、一般的な決断 | ||||||
制御 | 標準的なRS232港 | ||||||
リモート・コントロールIR (customzable)、LAN contril、IOSの人間の特徴をもつAPP制御(任意) | |||||||
システム制御 ソフトウェア | 個別制御機構ソフトウェア | ||||||
電源 | 余分な電源110-220VAC、50/60Hz | ||||||
消費 | 12W/channel | ||||||
働く温度 | -20°C--60°C | ||||||
働く湿気 | 5-95% | ||||||
場合の指定 | 2U、3.5U、7U、10U、12.5U、15Uの23U標準のラックマウント式のシャーシ | ||||||
連続制御インタフェース | RS 232,9ピン女性は、タイプした | ||||||
ボード・レート | 115200 | ||||||
Pin構成 | 2=TX、3=RX、5=GND | ||||||
イーサネット制御インタフェース | RJ-45女性、TCP/IP | ||||||
イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | ||||||
作業時間 | 365x7x24hrs |
Harewareのビデオ壁のコントローラーUのシャーシSpecs
シャーシUのサイズ | コントローラーは薄暗くなる(mm) L*W*H |
パックは薄暗くなる(mm) L*W*H |
N.W (kg) | G.W (kg) | 最高の入力NO。 | 最大出力NO。 | 最高のパワー消費量(ワット) |
2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
