製品名: | 表示壁のコントローラー | 決断: | 4K決断 |
---|---|---|---|
スクリーンごとの最高のピップ: | 1,4,16のカスタム化 | 色の質: | 32bit |
最大入力数: | 8 | 最大出力数: | 8 |
他の名前: | Vgaのビデオ壁のコントローラー | 働く湿気: | 5-95% |
ハイライト: | vgaのビデオ壁プロセッサ,多表示制御装置 |

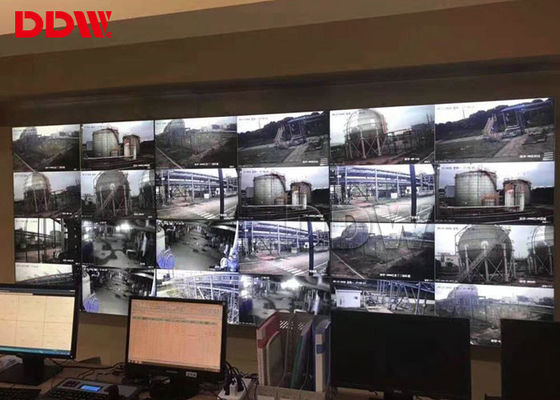

多表示壁のコントローラー、Vgaのビデオ壁のコントローラー3x3 4kの決断
表示壁のコントローラーの主要特点:
表示壁のコントローラーは取付け及び分解を簡単にした
表示壁のコントローラーの技術仕様
モデル シリーズ | CBDを使って | 機能 | CBD無し | ||
機能記述 | 4channel CBD、16channel AVの12channel VGA/DVIの入力、 多数の接続プレーヤーを自由に支え、別を示すことができる 同時にシステムにsigal、ひな菊の花輪板で造られるスクリーンを要求しなさい |
| | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支える | ||
入力信号(任意) | CVBS | サポートPAL/NTSCフォーマット、多数BNCの港 | | | ||
VGA/RGBHV | 多重チャンネルVGA DB-15の港、サポートVGAの全フォーマットの入力 | | | |||
HDMI、DVI、4K-DVI、IP | サポート4K (3840x2160)入力は、各IP 4つのチャネルを解読する | | | |||
YPbPr、YCbCr (カスタマイズ可能な) | VGA、RGBHV信号、サポートPAL、NTSCのフォーマットおよび720P、1080i HSTVの同じコネクター | | | |||
SDI (カスタマイズ可能な) | BNCの港 | | | |||
AV、SD/HD/3G SDIの、DP光ファイバー、IPのHDBaseTの下検分の監視カードは解読カスタマイズすることができる; | | | | | |||
入れられた決断 | 4Kまで、一般的な決断 | ||||
出力信号のフォーマット | VGA、RGBHV | シグナル チャネルXGA (1024x768@60Hz)の/DB-15港 | | | ||
HDMI、DVI、4K-DVI | HDMI、DVIは出力した | | | |||
3G SDI (customzable) | BNCの港のループ | | | |||
AV、YPbPrのDVI-HDMIのコンバーター、SD、HD、DP、HDBasetはカスタマイズすることができる; | | | | | |||
出力決断 | 4Kまで、一般的な決断 | ||||
制御 | 標準的なRS232港 | ||||
リモート・コントロールIR (customzable)、LAN contril、IOSの人間の特徴をもつAPP制御(任意) | |||||
システム制御 ソフトウェア | 個別制御機構ソフトウェア | ||||
電源 | 余分な電源110-220VAC、50/60Hz | ||||
消費 | 12W/channel | ||||
働く温度 | -20°C--60°C | ||||
働く湿気 | 5-95% | ||||
場合の指定 | 2U、3.5U、7U、10U、12.5U、15Uの23U標準のラックマウント式のシャーシ | ||||
連続制御インタフェース | RS 232,9ピン女性は、タイプした | ||||
ボード・レート | 115200 |
Harewareのビデオ壁のコントローラーUのシャーシSpecs
シャーシUのサイズ | コントローラーは薄暗くなる(mm) L*W*H |
パックは薄暗くなる(mm) L*W*H |
N.W (kg) | G.W (kg) | 最高の入力NO。 | 最大出力NO。 | 最高のパワー消費量(ワット) |
7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
