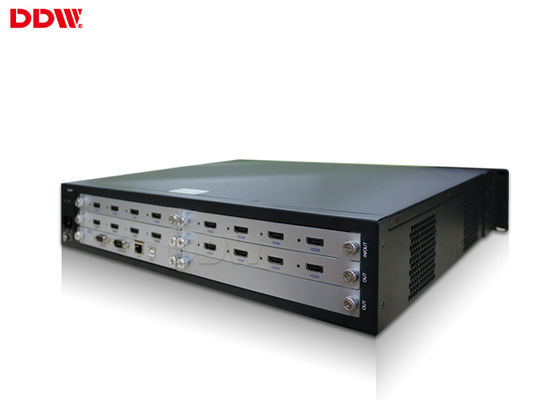

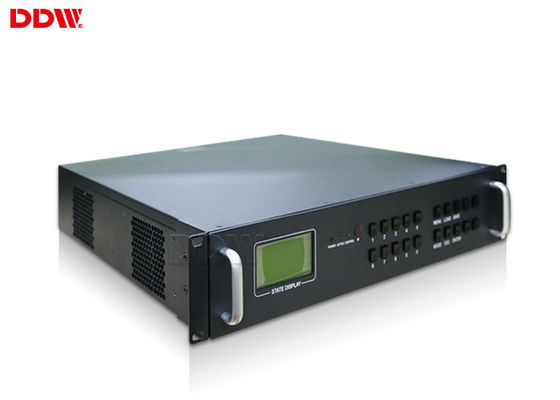

144入出力Datapath X 4 -ビデオ壁のコントローラー、横の表示VGAのビデオ壁のコントローラーDDDW-VPH0506
商品の詳細:
| 起源の場所: | 広東省、中国（本土） |
| ブランド名: | DDW |
| 証明: | ISO9001 , CE , RoHS , FCC |
| モデル番号: | DDW-VPH0506 |
お支払配送条件:
| 最小注文数量: | 1 pc |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 二重層のカートンのパック |
| 受渡し時間: | 支払に 3working 幾日 |
| 支払条件: | T/T、L/C、ウェスタン・ユニオンの Alibaba 貿易保証、D/A、D/P |
| 供給の能力: | 1000pcs/month |
|
詳細情報 |
|||
| 固体表示:: | 別の信号が付いている各スクリーンの入力を支えて下さい | 最大出力数: | 144 |
|---|---|---|---|
| 多数インターフェイス: | 多数 DVI、HDMI、VGA の AV の inputss の &multiple 信号の出力を支えて下さい | リモート・コントロール IPad/iPhone:: | リモート・コントロール サポートによってカスタマイズされる APP |
| 出力決断: | 1920x1080 | 最大入力数: | 144 |
| 重量：: | 5-100kg | 標準的なパッキング:: | 二重層のカートン箱のパック |
| ハイライト: | lcdのビデオ壁のコントローラー,ビデオ壁プロセッサ |
||
製品の説明
144入出力Datapath X 4 -ビデオ壁のコントローラー、横の表示VGAのビデオ壁のコントローラーDDDW-VPH0506
特徴:
1、密集した、拡張できる入出力
40の入力チャネルは18まで、拡張することができますまたは36の出力チャネル、密集した1単位ハウジングの大規模な複数の表示システムを実現できます。
2のパワー セービングの設計
パワー セービング造りでグラフィックは1つの単位の構造の設計で減少の効果に乗り、分けます。
3の容易な取り替え
後部取り外し可能な入出力板紹介および拡張は容易にある場合もあります。
ユーザーは単一ユニットと棚から全体のシャーシを取除かないで入出力板を取り替えることができます。
4の2割れ目| 4つの割れ目の表示機能（1つの単一スクリーン）
4つの信号の源までの1つの単一スクリーンは同時に入りました、それはパターンおよび重ねられたイメージのレイアウトである場合もあります。
5のビデオ壁構成サポート
組み込みがデジタル画像処理プロセッサの高リゾリューションあるiMAX-5000シリーズはマトリックスおよびモザイク ビデオ壁構成の両方を支えます。
6の中継ぎ目が無い切換えプロセッサ
接合箇所無し、黒いスクリーン無し、中滑らかなビデオ切換えプロセッサ。
7のPIP/POP機能
映像の(POP)機能の外の映像の(PIP)映像の映像を支えて下さい。
単一スクリーンはスクリーンで4つの内容重ねることができます。また他のどのスクリーンでもボーダーを大きさで分類し、置くか、または交差できます。
8の部分的な急上昇機能
単一スクリーンのズームレンズ機能のサポート。特定のエリアの信号の源の何れかからのイメージ急上昇できます眺め。
9のユーザー フレンドリーのグラフィカル ユーザー インタフェース
ちょうどマウス デバイスを、つけ、あなたがしたいと思うビデオ内容を、そしてドラッグ・アンド・ドロップし、表示されたサイズをそして置きます使用して下さい。
10の複数の入力フォーマットの切換えサポート
複数の入力フォーマット サポートのようなVGA、DVI、CVBS、HDMIおよびSDI。
ビデオ壁のコントローラー変数のいくつか:
|
/Horizontalの表示 |
サポート |
| コンバインの表示 | サポート コンバイン スクリーンおよびショーの表示の横の&vertical数 |
| 1imageを示す一緒のサポート コンバインのすべてのスクリーン | |
| 固体表示 | 別の信号が付いている各スクリーンの入力を支えて下さい |
| PIP/Zoom/Roaming | 各スクリーンのための開いた1つの窓を、各窓内部自由に急上昇させた&roamingである場合もあります支えて下さい |
| リモート・コントロールiPad/iPhone | リモート・コントロール サポートによってカスタマイズされるAPP |
| 信号の下検分機能 | 窓/ビデオ壁スクリーンへの出力の前のサポート監査/下検分信号 |
| 場面管理 | サポート多数場面管理/リコール機能 |
| サポート場面周期の放送 | サポート場面周期の放送機能 |
| 多数インターフェイス | 多数DVI、HDMI、VGAのAVのinputssの&multiple信号の出力を支えて下さい |
| 豊富な決断 | 1080P、1080I、720Pの480P &multipleの決断の入力を支えて下さい |
| 標準的なパッキング | 二重層のカートン箱のパック |
| 重量 | 5-100kg |
| 6kg-110kg |
細部変数:
| 技術仕様 | ||
| モデル シリーズ | CBDを使って | CBD無し |
| 機能記述 | 4channelはCBD、16channel AVの12channel VGA/DVIの入力、6U場合超高度の決断4000/の（8000） x2000動的背景と互換性がある12のスクリーンの配列を支えます | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支えます |
| 入力信号（任意） | HDMI/DVI/VGA/AV/YPbPr | |
| 入力決断 | 1024x768~1080pの一般的な決断 | |
| 出力信号のフォーマット | DVI/VGA/AV/YPbPr/HDMI （DVI-HDMIのコンバーター） | |
| 出力決断 | 1920x1200/60HZまで | |
| システム制御ソフトウェア | 個別制御機構ソフトウェア | |
| 電源 | 余分な電源110-220VAC、50/60Hz | |
| 消費 | 12W/channel | |
| 働く温度 | -20°C--60°C | |
| 働く湿気 | 5-95% | |
| 場合の指定 | 4U/6U/10U/15U標準的なラックマウント式のシャーシ | |
| 連続制御インタフェース | タイプされるRS 232,9ピン女性 | |
| ボード・レート | 115200 | |
| Pin構成 | 2=TX、3=RX、5=GND | |
| イーサネット制御インタフェース | RJ-45女性、TCP/IP | |
| イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | |
| 作業時間 | 365x7x24hrs | |
| 入出力コネクターの技術仕様 | ||
| VGA/RGBの入力 | 入力:D補助的な15pin HD女性 | |
| SYNCモード:HV独立したSYNC | ||
| 色の深さ:32bit/pixel | ||
| 決断:640*480/60HZ-1920*1200/60HZ | ||
| 入力インピーダンス:75Ω | ||
| ビデオ入力 | 入力コネクター:BNC | |
| 検出:全フォーマットの自動車の検出 | ||
| 入力インピーダンス:75Ω | ||
| VGAまたはDVIの出力 | 決断:1024x768/60HZ-1920x1200/60HZ | |
| 色の深さ:32bit/pixel | ||
| 出力インピーダンス:75Ω | ||
| 入出力コネクターの物理的性質 | ||
| 信号 | コネクター | タイプ |
| コンポジット映像信号の入力 | BNC | 女性 |
| VGAの入力 | D補助的な15ピンHD | 女性 |
| VGAの出力 | D補助的な15ピンHD | 女性 |
| DVIの出力 | 24+5か24+1標準 | 女性 |
| 補助RS-232 | D補助的な9ピン | 女性 |
| 主要なRS-232 | D補助的な9ピン | 女性 |
