固体表示: | 別の信号が付いている各スクリーンの入力を支えて下さい | 消滅力:: | 50Wの |
---|---|---|---|
供給電圧:: | 100-200V | 制御方式: | RS232、IP |
豊富な決断: | 1080P、1080I、720P の 480P &multiple の決断の入力を支えて下さい | フレーム材質: | ブラシをかけられるアルミニウム |
標準梱包: | 二重層のカートン箱のパック | 重量: | 5-100kg |
ハイライト: | lcdのビデオ壁のコントローラー,ビデオ壁プロセッサ |

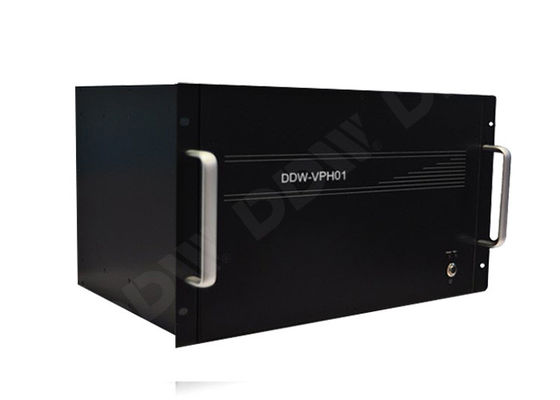

継ぎ目が無いモニターの壁4のintput 4のデジタル化される出力されたビデオ壁のコントローラーは制御の技術できまDDW-VPH0404を処理します
主要特点:
1. 高度の純粋なハードウェア構造
2. 特別な事実上のディスプレイ技術
3. 制御は技術できます
4. すべては処理をデジタル化しました
5. 完全なチャネルHD 1080Pの信号処理
6. 強力な画像処理の機能
7. 適用範囲が広い操作制御システム
8. カスタマイズ可能な特性の上敷機能
9. 容易な制御モード
10. 入力信号は選択可能です
11. DIV、HDMI、VGA、RJ45,3G-SDIのためのサポートは、ビデオ(CVBS)複数の信号フォーマットを入れました
12. サポートDIVおよび3G-SDIは出力に信号を送ります
13. 入出力決断の最高サポート1920×1080は、1080Pおよび720Pフォーマットと下位互換である場合もあります
14. 映像信号4の分割された画面の表示、mult港の映像信号は同時に表示することができます

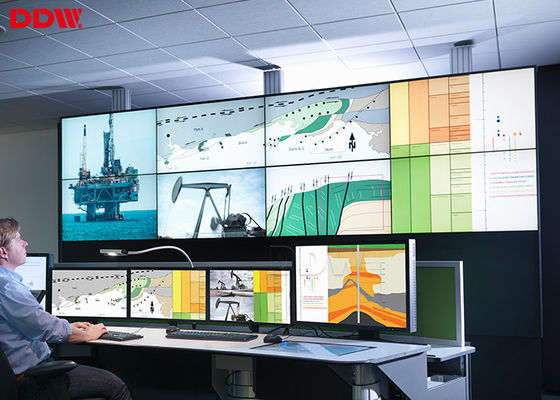

ビデオ壁のコントローラー サポート多数信号入力および多数信号の出力。それは、ビデオ会議、問い合わせシステムのために広く利用されます監視し、指示し、スケジューリング システム、公安、火、軍隊、天候、柵そして航空モニタリング システム。
技術仕様 | ||
モデル シリーズ | CBDを使って | CBD無し |
機能記述 | 4channelはCBD、16channel AVの12channel VGA/DVIの入力、6U場合超高度の決断4000/の(8000) x2000動的背景と互換性がある12のスクリーンの配列を支えます | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支えます |
入力信号(任意) | HDMI/DVI/VGA/AV/YPbPr | |
入力決断 | 1024x768~1080pの一般的な決断 | |
出力信号のフォーマット | DVI/VGA/AV/YPbPr/HDMI (DVI-HDMIのコンバーター) | |
出力決断 | 1920x1200/60HZまで | |
システム制御ソフトウェア | 個別制御機構ソフトウェア | |
電源 | 余分な電源110-220VAC、50/60Hz | |
消費 | 12W/channel | |
働く温度 | -20°C--60°C | |
働く湿気 | 5-95% | |
場合の指定 | 4U/6U/10U/15U標準的なラックマウント式のシャーシ | |
連続制御インタフェース | タイプされるRS 232,9ピン女性 | |
ボード・レート | 115200 | |
Pin構成 | 2=TX、3=RX、5=GND | |
イーサネット制御インタフェース | RJ-45女性、TCP/IP | |
イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | |
作業時間 | 365x7x24hrs | |
入出力コネクターの技術仕様 | ||
VGA/RGBの入力 | 入力:D補助的な15pin HD女性 | |
SYNCモード:HV独立したSYNC | ||
色の深さ:32bit/pixel | ||
決断:640*480/60HZ-1920*1200/60HZ | ||
入力インピーダンス:75Ω | ||
ビデオ入力 | 入力コネクター:BNC | |
検出:全フォーマットの自動車の検出 | ||
入力インピーダンス:75Ω | ||
VGAまたはDVIの出力 | 決断:1024x768/60HZ-1920x1200/60HZ | |
色の深さ:32bit/pixel | ||
出力インピーダンス:75Ω | ||
入出力コネクターの物理的性質 | ||
信号 | コネクター | タイプ |
コンポジット映像信号の入力 | BNC | 女性 |
VGAの入力 | D補助的な15ピンHD | 女性 |
VGAの出力 | D補助的な15ピンHD | 女性 |
DVIの出力 | 24+5か24+1標準 | 女性 |
補助RS-232 | D補助的な9ピン | 女性 |
主要なRS-232 | D補助的な9ピン | 女性 |
