スクリーンごとの最高のピップ:: | 1,4,16 のカスタム化 | 最高。 データ転送速度:: | 3.2Gbps |
---|---|---|---|
出力される最高信号:: | 144ch または多く | フレーム材質:: | ブラシをかけられるアルミニウム |
入出力信号の源:: | HDMI、DVI、VGA、AV、YPBPR、IP | 標準梱包: | 二重層のカートン箱のパック |
重量: | 5-100kg | ||
ハイライト: | lcdのビデオ壁のコントローラー,ビデオ壁プロセッサ |

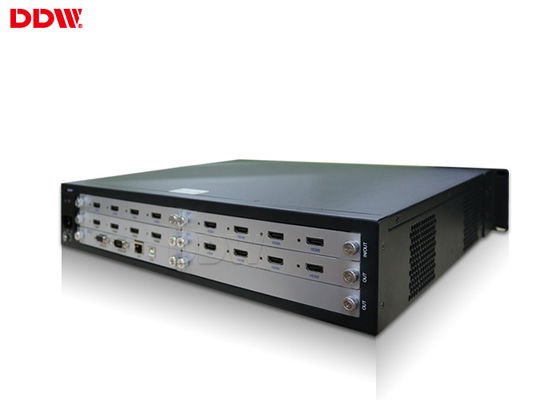

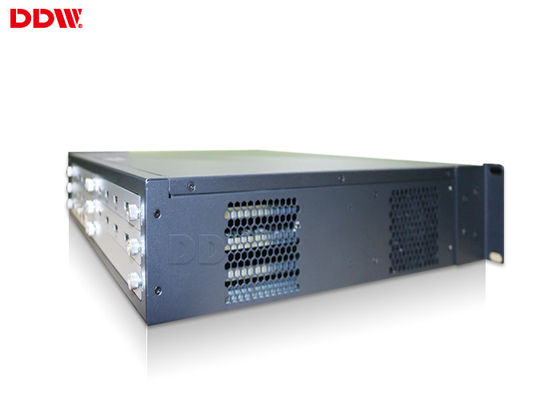

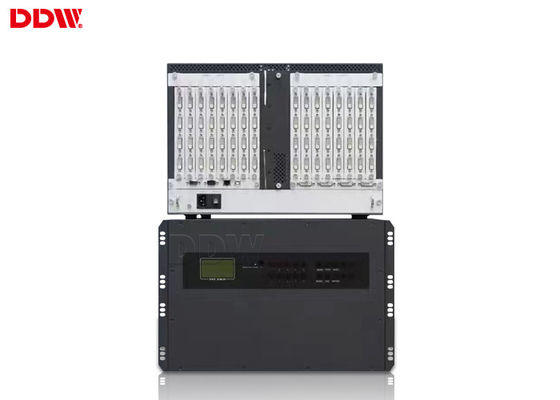

高い明るさlcdスクリーンのビデオ壁のマトリックスのコントローラー サポート12 intput 12はモール管理中心DDW-VPH212を出力しました
導入:
1. モジュール設計、差込式の構造は適用によって、集まっていました自由に結合することができます
2. 標準的な棚構造、産業等級のシャーシのシステム設計
3. DIV、HDMI、VGA、RJ45,3G-SDIのためのサポートは、ビデオ(CVBS)複数の信号フォーマットを入れました
4. サポートDIVおよび3G-SDIは出力に信号を送ります
5. 入出力決断の最高サポート1920×1080は、1080Pおよび720Pフォーマットと下位互換である場合もあります
6. 映像信号4の分割された画面の表示、mult港の映像信号は同時に表示することができます
ビデオおよび画像処理:
1. どの長方形のビデオ壁構成でも支えることができます。スクリーン順序は形成することができます
2.入力/窓はスクリーンの境界を渡ってサイズ調整をされ、層になり、置くことができます
3.入力/窓は適合への正しいアスペクト レシオで表示されるか、フル スクリーン モードで伸びるか、または細部を強調するために急上昇させることができます
端ピクセルおよびラインを取除くために4.入力源は収穫することができます
5.二重リンクDVI入力(捕獲)カードは4K決断かカスタマイズ可能な決断を支えます。どの源でも捕獲することができます
技術仕様 | ||
モデル シリーズ | CBDを使って | CBD無し |
機能記述 | 4channelはCBD、16channel AVの12channel VGA/DVIの入力、6U場合超高度の決断4000/の(8000) x2000動的背景と互換性がある12のスクリーンの配列を支えます | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支えます |
入力信号(任意) | HDMI/DVI/VGA/AV/YPbPr | |
入力決断 | 1024x768~1080pの一般的な決断 | |
出力信号のフォーマット | DVI/VGA/AV/YPbPr/HDMI (DVI-HDMIのコンバーター) | |
出力決断 | 1920年までx1200/60HZ | |
システム制御ソフトウェア | 個別制御機構ソフトウェア | |
電源 | 余分な電源110-220VAC、50/60Hz | |
消費 | 12W/channel | |
働く温度 | -20°C--60°C | |
働く湿気 | 5-95% | |
場合の指定 | 4U/6U/10U/15U標準的なラックマウント式のシャーシ | |
連続制御インタフェース | タイプされるRS 232,9ピン女性 | |
ボード・レート | 115200 | |
Pin構成 | 2=TX、3=RX、5=GND | |
イーサネット制御インタフェース | RJ-45女性、TCP/IP | |
イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | |
作業時間 | 365 x 7 x 24hrs | |
入出力コネクターの技術仕様 | ||
VGA/RGBの入力 | 入力:D補助的な15pin HD女性 | |
SYNCモード:HV独立したSYNC | ||
色の深さ:32bit/pixel | ||
決断:640 x 480/60HZ-1920 x1200/60HZ | ||
入力インピーダンス:75Ω | ||
ビデオ入力 | 入力コネクター:BNC | |
検出:全フォーマットの自動車の検出 | ||
入力インピーダンス:75Ω | ||
VGAまたはDVIの出力 | 決断:1024のx 768/60HZ-1920 x 1200/60HZ | |
色の深さ:32bit/pixel | ||
出力インピーダンス:75Ω | ||
入出力コネクターの物理的性質 | ||
信号 | コネクター | タイプ |
コンポジット映像信号の入力 | BNC | 女性 |
VGAの入力 | D補助的な15ピンHD | 女性 |
VGAの出力 | D補助的な15ピンHD | 女性 |
DVIの出力 | 24+5か24+1標準 | 女性 |
補助RS-232 | D補助的な9ピン | 女性 |
主要なRS-232 | D補助的な9ピン | 女性 |
シャーシUのサイズ | コントローラーは薄暗くなります(mm) L*W*H |
パックは薄暗くなります(mm) L*W*H |
N.W (kg) | G.W (kg) | 最高の入力NO。 | 最大出力NO。 | 最高のパワー消費量(ワット) |
2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
