入出力数: | 4x4 | 出力決断: | 1920*1080 |
---|---|---|---|
スクリーンごとの最高のピップ: | 1,4,16のカスタム化 | 色の質: | 32bit |
歩き回りなさい、急上昇させなさい、不機嫌にしなさい: | サポート | 入出力信号の源: | HDMI、DVI、VGA、AV、YPBPR、IP |
制御方式: | RS232、LAN | 製品名: | ビデオ壁プロセッサ |
ハイライト: | 多表示プロセッサ,ビデオ マトリックス プロセッサ |

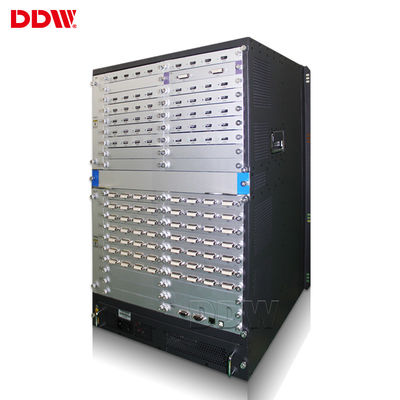

4x4 Hdmiのテレビ会議の専門の可聴周波ビデオ システムのためのビデオ壁プロセッサ4K
ビデオ壁プロセッサの主要特点:
1 . サポート大画面のイメージの氷結
2 . サポート オープン窓の効果の処理
3 . 入出力板を高める柔軟性
4.実時間画像表示、落とされたフレーム無し
5 . オペレーティング システムなしの完全なハードウエア コンフィギュレーション
6 . サポート混合された補入を用いる部分的な入出力カード
7.余分な電源の設計、サーモスタットに管理されたファン
8.入出力カードはホットスワップ対応の、プラグ アンド プレイ機能性を支える
9.重ねられるサイズおよびの任意位置のサポート表示、
10.高速バス並行処理の技術、高い帯域幅の解除されていない処理
純粋なハードウェア アーキテクチャ板組合せ:

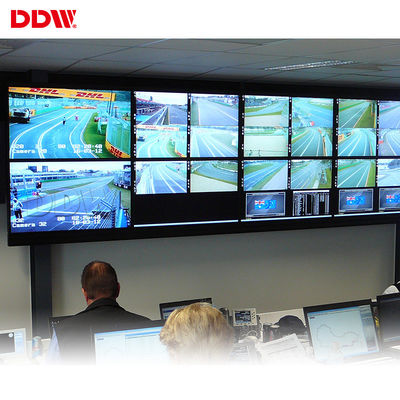

複数のグループのビデオ壁管理:
DDWのビデオ壁プロセッサの技術仕様
モデル シリーズ | CBDを使って | 機能 | CBD無し | ||||
機能記述 | 4channel CBD、16channel AVの12channel VGA/DVIの入力は、多数の接続プレーヤーを自由に支え、システムに要求するひな菊の花輪板で造られるスクリーンをdifferentsigal同時に示すことができる | | | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支える | ||||
入力信号(任意) | CVBS | サポートPAL/NTSCフォーマット、多数BNCの港 | | | ||||
VGA/RGBHV | 多重チャンネルVGA DB-15の港、サポートVGAの全フォーマットの入力 | | | |||||
HDMI、DVI、4K-DVI、IP | サポート4K (3840x2160)入力は、各IP 4つのチャネルを解読する | | | |||||
YPbPr、YCbCr (カスタマイズ可能な) | VGA、RGBHV信号、サポートPAL、NTSCのフォーマットおよび720P、1080i HSTVの同じコネクター | | | |||||
SDI (カスタマイズ可能な) | BNCの港 | | | |||||
AV、SD/HD/3G SDIの、DP光ファイバー、IPのHDBaseTの下検分の監視カードは解読カスタマイズすることができる; | | | | | |||||
入れられた決断 | 4Kまで、一般的な決断 | ||||||
出力信号のフォーマット | VGA、RGBHV | シグナル チャネルXGA (1024x768@60Hz)の/DB-15港 | | | ||||
HDMI、DVI、4K-DVI | HDMI、DVIは出力した | | | |||||
3G SDI (customzable) | BNCの港のループ | | | |||||
AV、YPbPrのDVI-HDMIのコンバーター、SD、HD、DP、HDBasetはカスタマイズすることができる; | | | | | |||||
出力決断 | 4Kまで、一般的な決断 | ||||||
制御 | 標準的なRS232港 | ||||||
リモート・コントロールIR (customzable)、LAN contril、IOSの人間の特徴をもつAPP制御(任意) | |||||||
システム制御 ソフトウェア | 個別制御機構ソフトウェア | ||||||
電源 | 余分な電源110-220VAC、50/60Hz | ||||||
消費 | 12W/channel | ||||||
働く温度 | -20°C--60°C | ||||||
働く湿気 | 5-95% | ||||||
場合の指定 | 2U、3.5U、7U、10U、12.5U、15Uの23U標準のラックマウント式のシャーシ | ||||||
連続制御インタフェース | RS 232,9ピン女性は、タイプした | ||||||
ボード・レート | 115200 | ||||||
Pin構成 | 2=TX、3=RX、5=GND | ||||||
イーサネット制御インタフェース | RJ-45女性、TCP/IP | ||||||
イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | ||||||
作業時間 | 365x7x24hrs |
Harewareのビデオ壁のコントローラーUのシャーシSpecs
シャーシUのサイズ | コントローラーは薄暗くなる(mm) L*W*H |
パックは薄暗くなる(mm) L*W*H |
N.W (kg) | G.W (kg) | 最高の入力NO。 | 最大出力NO。 | 最高のパワー消費量(ワット) |
2U | 406×440×102 | 590×530×190 | 11.25 | 12.25 | 8 | 8 | 200 |
3.5U | 450x440x170 | 620x620x270 | 18.25 | 19.25 | 16 | 16 | 320 |
7U | 442×402×320 | 590×530×460 | 29.5 | 31.50 | 32 | 32 | 400 |
12.5U | 446×440×553 | 625×580×725 | 37.85 | 39.85 | 71 | 68 | 750 |
23U | 442×43×1022 | 615×570×1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
