Videowall のコントローラー色の質:: | 32ビット | リモート・コントロール iPad/iPhone: | リモート・コントロール サポートによってカスタマイズされる APP |
---|---|---|---|
スクリーンごとの最高のピップ:: | 1,4,16 のカスタム化 | 制御方式: | RS232、IP |
最大出力数:: | 128 | 固体表示: | 別の信号が付いている各スクリーンの入力を支えて下さい |
標準梱包: | 二重層のカートン箱のパック | 重量: | 5-100kg |
ハイライト: | 多表示プロセッサ,VideoWall プロセッサ |

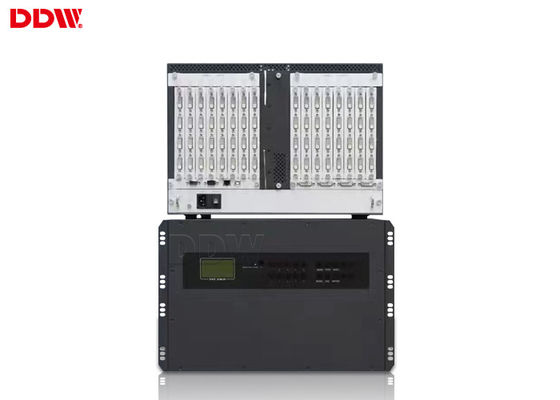

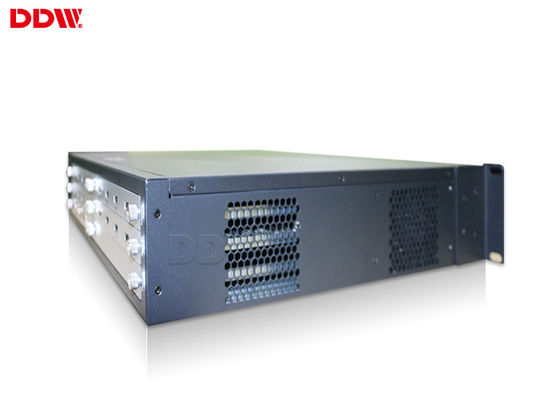

3x3ビデオ壁プロセッサの複数の入力フォーマットの切換えサポートRS232/IPの制御方式DDW-VPH1212
導入:
1の複数の入力フォーマットの切換えサポート
複数の入力フォーマット サポートのようなVGA、DVI、CVBS、HDMIおよびSDI。
2の輪になるプレーバック
それは100組以上の表示モード貯えることができます。
輪になるプレーバックを支え、RS232ネットワークかTCP/IPモードによって切換えを制御して下さい。
3の操作システム
マイクロソフト・ウインドウズ、Linux、日曜日およびMac操作システム支えて下さい。
4の電源遮断のメモリ機能
システム停電のそして復帰が電源異常の前に州に再度、それ戻る時。
5、プラグ及び演劇機能
純粋で外的なハードウェア デザインは、ソフトウェアか運転者を取付けるために放します。
6の識別される入れられた状態
操作ソフトウェアは各入出力インターフェイスのために識別し信号入力投入口をそこに識別できます。
Lcdのビデオ壁のコントローラーは広く利用されますのために:、ビデオ会議、問い合わせシステム監視し、指示し、スケジューリング システム、公安、火、軍隊、天候、柵そして航空モニタリング システム。
技術仕様 | ||
モデル シリーズ | CBDを使って | CBD無し |
機能記述 | 4channelはCBD、16channel AVの12channel VGA/DVIの入力、6U場合超高度の決断4000/の(8000) x2000動的背景と互換性がある12のスクリーンの配列を支えます | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支えます |
入力信号(任意) | HDMI/DVI/VGA/AV/YPbPr | |
入力決断 | 1024x768~1080pの一般的な決断 | |
出力信号のフォーマット | DVI/VGA/AV/YPbPr/HDMI (DVI-HDMIのコンバーター) | |
出力決断 | 1920年までx1200/60HZ | |
システム制御ソフトウェア | 個別制御機構ソフトウェア | |
電源 | 余分な電源110-220VAC、50/60Hz | |
消費 | 12W/channel | |
働く温度 | -20°C--60°C | |
働く湿気 | 5-95% | |
場合の指定 | 4U/6U/10U/15U標準的なラックマウント式のシャーシ | |
連続制御インタフェース | タイプされるRS 232,9ピン女性 | |
ボード・レート | 115200 | |
Pin構成 | 2=TX、3=RX、5=GND | |
イーサネット制御インタフェース | RJ-45女性、TCP/IP | |
イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | |
作業時間 | 365 x 7 x 24hrs | |
入出力コネクターの技術仕様 | ||
VGA/RGBの入力 | 入力:D補助的な15pin HD女性 | |
SYNCモード:HV独立したSYNC | ||
色の深さ:32bit/pixel | ||
決断:640 x 480/60HZ-1920 x1200/60HZ | ||
入力インピーダンス:75Ω | ||
ビデオ入力 | 入力コネクター:BNC | |
検出:全フォーマットの自動車の検出 | ||
入力インピーダンス:75Ω | ||
VGAまたはDVIの出力 | 決断:1024のx 768/60HZ-1920 x 1200/60HZ | |
色の深さ:32bit/pixel | ||
出力インピーダンス:75Ω | ||
入出力コネクターの物理的性質 | ||
信号 | コネクター | タイプ |
コンポジット映像信号の入力 | BNC | 女性 |
VGAの入力 | D補助的な15ピンHD | 女性 |
VGAの出力 | D補助的な15ピンHD | 女性 |
DVIの出力 | 24+5か24+1標準 | 女性 |
補助RS-232 | D補助的な9ピン | 女性 |
主要なRS-232 | D補助的な9ピン | 女性 |
