スクリーンごとの最高のピップ:: | 1,4,16 のカスタム化 | リモート・コントロール iPad/iPhone: | リモート・コントロール サポートによってカスタマイズされる APP |
---|---|---|---|
最大入力数:: | 128 | 最大出力数:: | 128 |
制御方式: | RS232、IP | 入出力信号の源:: | HDMI、DVI、VGA、AV、YPBPR、IP |
標準梱包: | 二重層のカートン箱のパック | 重量: | 5-100kg |
ハイライト: | ビデオ・ディスプレイ プロセッサ,VideoWall プロセッサ |

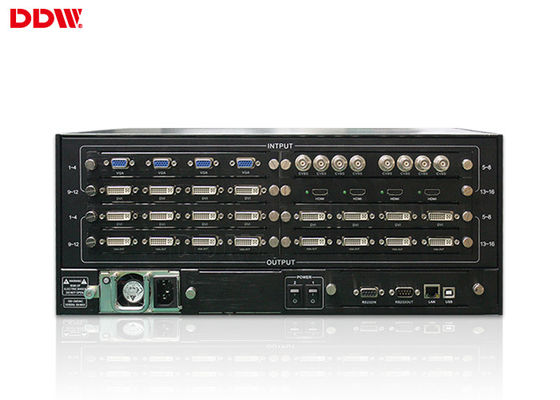

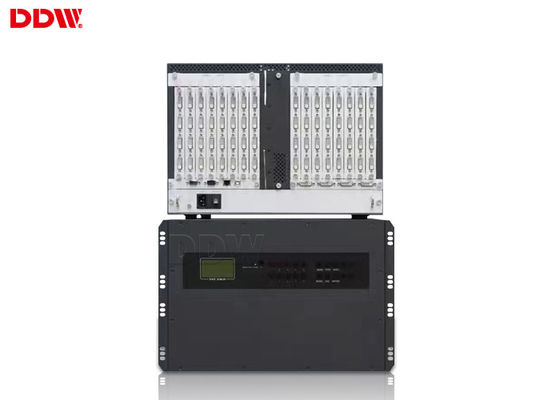

曲げられたビデオ壁のビデオ壁の計数装置サポート大画面のイメージの氷結
主要特点:
1、密集した、拡張できる入出力
40の入力チャネルは18まで、拡張することができますまたは36の出力チャネル、密集した1単位ハウジングの大規模な複数の表示システムを実現できます。
2のパワー セービングの設計
パワー セービング造りでグラフィックは1つの単位の構造の設計で減少の効果に乗り、分けます。
3の容易な取り替え
後部取り外し可能な入出力板紹介および拡張は容易にある場合もあります。
ユーザーは単一ユニットと棚から全体のシャーシを取除かないで入出力板を取り替えることができます。
4の2割れ目| 4つの割れ目の表示機能(1つの単一スクリーン)
4つの信号の源までの1つの単一スクリーンは同時に入りました、それはパターンおよび重ねられたイメージのレイアウトである場合もあります。
5のビデオ壁構成サポート
組み込みがデジタル画像処理プロセッサの高リゾリューションあるiMAX-5000シリーズはマトリックスおよびモザイク ビデオ壁構成の両方を支えます。
6の中継ぎ目が無い切換えプロセッサ
接合箇所無し、黒いスクリーン無し、中滑らかなビデオ切換えプロセッサ。
7のPIP/POP機能
映像の(POP)機能の外の映像の(PIP)映像の映像を支えて下さい。
単一スクリーンはスクリーンで4つの内容重ねることができます。また他のどのスクリーンでもボーダーを大きさで分類し、置くか、または交差できます。
8の部分的な急上昇機能
単一スクリーンのズームレンズ機能のサポート。特定のエリアの信号の源の何れかからのイメージ急上昇できます眺め。
9のユーザー フレンドリーのグラフィカル ユーザー インタフェース
ちょうどマウス デバイスを、つけ、あなたがしたいと思うビデオ内容を、そしてドラッグ・アンド・ドロップし、表示されたサイズをそして置きます使用して下さい。
10の複数の入力フォーマットの切換えサポート
複数の入力フォーマット サポートのようなVGA、DVI、CVBS、HDMIおよびSDI。
11の輪になるプレーバック
それは100組以上の表示モード貯えることができます。
輪になるプレーバックを支え、RS232ネットワークかTCP/IPモードによって切換えを制御して下さい。
12の操作システム
マイクロソフト・ウインドウズ、Linux、日曜日およびMac操作システム支えて下さい。
13の電源遮断のメモリ機能
システム停電のそして復帰が電源異常の前に州に再度、それ戻る時。
14、プラグ及び演劇機能
純粋で外的なハードウェア デザインは、ソフトウェアか運転者を取付けるために放します。
15の識別される入れられた状態
操作ソフトウェアは各入出力インターフェイスのために識別し信号入力投入口をそこに識別できます。
プロダクト塗布:
1. 公共の場:地下鉄、空港、本屋、展覧会場、体育館、博物館、会議場、才能の市場、宝くじの中心、等。
2. 催し物の場所:映画館、フィットネス・センター、Vacationalの村、KTV棒、インターネット棒、美容院、ゴルフ コース、等。
3. 金融機関:銀行、保証資金の保険会社、等。
4. 企業:スーパーマーケット、ショッピング モール、排他的な店、チェーン・ストア、4S店、ホテル、レストラン、旅行会社、化学者の店、等。
5. 公共事業:病院、学校、電気通信、郵便局、等。
6. 実質のEstate&Property:エレベーターのアパート、別荘、オフィス ビル、商業オフィス ビル、モデル家、営業所、入口、等。
技術仕様 | ||
モデル シリーズ | CBDを使って | CBD無し |
機能記述 | 4channelはCBD、16channel AVの12channel VGA/DVIの入力、6U場合超高度の決断4000/の(8000) x2000動的背景と互換性がある12のスクリーンの配列を支えます | 16channelはAVの16channel VGA/DVIの入力、6U場合16screens配列を支えます |
入力信号(任意) | HDMI/DVI/VGA/AV/YPbPr | |
入力決断 | 1024x768~1080pの一般的な決断 | |
出力信号のフォーマット | DVI/VGA/AV/YPbPr/HDMI (DVI-HDMIのコンバーター) | |
出力決断 | 1920年までx1200/60HZ | |
システム制御ソフトウェア | 個別制御機構ソフトウェア | |
電源 | 余分な電源110-220VAC、50/60Hz | |
消費 | 12W/channel | |
働く温度 | -20°C--60°C | |
働く湿気 | 5-95% | |
場合の指定 | 4U/6U/10U/15U標準的なラックマウント式のシャーシ | |
連続制御インタフェース | タイプされるRS 232,9ピン女性 | |
ボード・レート | 115200 | |
Pin構成 | 2=TX、3=RX、5=GND | |
イーサネット制御インタフェース | RJ-45女性、TCP/IP | |
イーサネット制御速度 | 自動10Mか100M、双方向通信または半二重 | |
作業時間 | 365 x 7 x 24hrs | |
入出力コネクターの技術仕様 | ||
VGA/RGBの入力 | 入力:D補助的な15pin HD女性 | |
SYNCモード:HV独立したSYNC | ||
色の深さ:32bit/pixel | ||
決断:640 x 480/60HZ-1920 x1200/60HZ | ||
入力インピーダンス:75Ω | ||
ビデオ入力 | 入力コネクター:BNC | |
検出:全フォーマットの自動車の検出 | ||
入力インピーダンス:75Ω | ||
VGAまたはDVIの出力 | 決断:1024のx 768/60HZ-1920 x 1200/60HZ | |
色の深さ:32bit/pixel | ||
出力インピーダンス:75Ω | ||
入出力コネクターの物理的性質 | ||
信号 | コネクター | タイプ |
コンポジット映像信号の入力 | BNC | 女性 |
VGAの入力 | D補助的な15ピンHD | 女性 |
VGAの出力 | D補助的な15ピンHD | 女性 |
DVIの出力 | 24+5か24+1標準 | 女性 |
補助RS-232 | D補助的な9ピン | 女性 |
主要なRS-232 | D補助的な9ピン | 女性 |
